ニュージョイントGW(継手)/(C型プラグ)

Name: ニュージョイントGW(継手)/(C型プラグ)
Brand: CKD

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

形状C型プラグ使用流体圧縮空気最高使用圧力(MPa)1使用温度(℃)-10～60(但し凍結なきこと)使用チューブソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※，NU-※※)負圧性能(kPa)-100内容量1箱(10個)

12件中 1～12件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

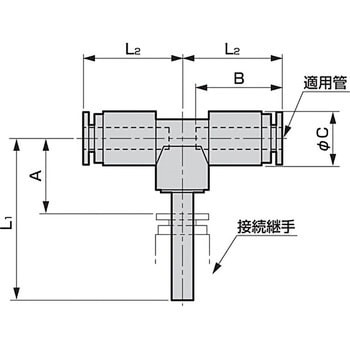

寸法A(mm)

寸法B(mm)

寸法C(mm)

寸法L1(mm)

寸法L2(mm)

適合チューブ外径(Φmm)

適合管外径(Φmm)

接続継手径(Φmm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

39610462

GWP44-C

CADデータダウンロード

18.5

4、4

￥5,500

￥4,498

￥4,948(税込)

当日出荷

39610471

GWP46-C

CADデータダウンロード

13.5

18.5

4、6

￥5,720

￥4,698

￥5,168(税込)

翌々日出荷

返品不可

39610487

GWP48-C

CADデータダウンロード

13.5

32.5

18.5

4、8

￥6,380

￥5,298

￥5,828(税込)

翌々日出荷

返品不可

39610496

GWP66-C

CADデータダウンロード

16.5

17.5

12.5

6、6

￥5,720

￥4,698

￥5,168(税込)

9日以内出荷

返品不可

39610505

GWP68-C

16.5

17.5

12.5

35.5

6、8

￥6,380

￥5,298

￥5,828(税込)

9日以内出荷

返品不可

39610514

GWP610-C

CADデータダウンロード

16.5

17.5

12.5

6、10

￥7,590

￥5,998

￥6,598(税込)

翌々日出荷

39610523

GWP88-C

CADデータダウンロード

17.5

14.5

36.5

23.5

8、8

￥6,380

￥5,298

￥5,828(税込)

9日以内出荷

返品不可

39610532

GWP810-C

CADデータダウンロード

17.5

14.5

23.5

8、10

￥7,590

￥5,998

￥6,598(税込)

翌々日出荷

返品不可

39610541

GWP812-C

CADデータダウンロード

14.5

23.5

8、12

￥8,910

￥6,998

￥7,698(税込)

翌々日出荷

返品不可

39610557

GWP1010-C

CADデータダウンロード

21.5

17.5

41.5

10、10

￥7,590

￥5,998

￥6,598(税込)

翌々日出荷

返品不可

39610566

GWP1012-C

CADデータダウンロード

19.5

21.5

17.5

42.5

10、12

￥8,910

￥6,998

￥7,698(税込)

翌々日出荷

返品不可

39610575

GWP1212-C

CADデータダウンロード

21.5

44.5

29.5

12、12

￥8,910

￥6,998

￥7,698(税込)

翌々日出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
