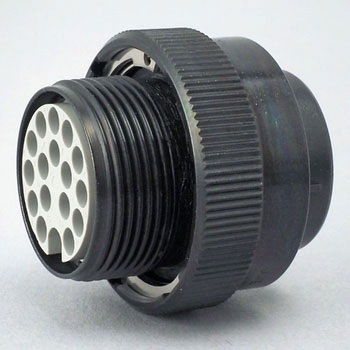

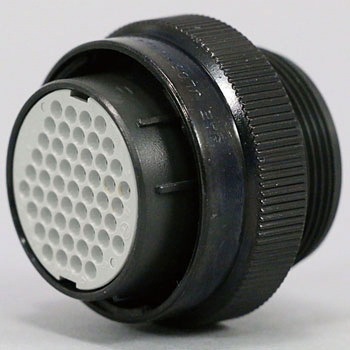

JL05シリーズ プラグ(単体ブロック) (嵌合時防水型)



JL05シリーズ プラグ(単体ブロック) (嵌合時防水型) 1.00 (1件の商品レビュー)

JL05シリーズは、JIS B9960-1規格準拠の丸型コネクタで、嵌合時IP67クラスの防水・防塵構造により耐環境性に優れたコネクタです。
嵌合は操作性に優れたワンタッチバヨネットロック式です。
コンタクトは結線容易な圧着式で、結線後インシュレータ後面より挿入装着します。
回路保護の為、シーケンス接続構造と外殻(金属製)にグランドするアースラグを内蔵したコンタクトを標準装備(1極)し、保護回路接続ができる高性能・高信頼の丸型コネクタです。
レセプタクルとプラグ及び付属品の組合せで、パネルとケーブル間の電気的接続に使用できます。
用途
工作機械、産業機器、FA機器、半導体製造装置、計測機器、通信機器、コンピュータおよび関連機器、放送機器、その他各種電子・電気機器
形状
ストレート
種類
丸型
結合方式
ワンタッチ
嵌合相手コネクタ
JL05-2A、JL05-2L
結線方法
圧着
内容量
1個
注意
※防水用としてご使用になる場合はコネクタ後部には、防水型エンドベルやコンジットナットを取り付けてご使用下さい。
※コンタクトは別売です。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
29 件中 1 - 29 件
注文
コード

品番
コンタクト形状
極数
定格電流(A)
シェルサイズ
コンタクトサイズ
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
41194772 JL05-6A18-11PC-F0-R ピン 5 (#12)23(#14)17(#16)13 18 #12 オープン
¥2,190 1 2,190
2,409 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194781 JL05-6A18-11SC-F0-R ソケット 5 (#12)23(#14)17(#16)13 18 #12 オープン
¥1,990 1 1,990
2,189 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
41194797 JL05-6A18-19APC-F0-R ピン 19 (#18)5(#20)5(#22)5(#24)3(#26)2 18 #20 オープン
¥2,390 1 2,390
2,629 (税込) 欠品中
返品不可
41194806 JL05-6A18-19ASC-F0-R ソケット 19 (#18)5(#20)5(#22)5(#24)3(#26)2 18 #20 オープン
¥2,390 1 2,390
2,629 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194815 JL05-6A18-1PC-F0-R ピン 10 (#14)13(#16)13(#18)10(#20)7.5(#22)5(#24)3 18 #16 オープン
¥1,990 1 1,990
2,189 (税込) 欠品中
41194824 JL05-6A18-1SC-F0-R ソケット 10 (#14)13(#16)13(#18)10(#20)7.5(#22)5(#24)3 18 #16 オープン
¥1,990 1 1,990
2,189 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194833 JL05-6A20-15PC-F0-R ピン 7 (#12)23(#14)17(#16)13 20 #12 オープン
¥2,390 1 2,390
2,629 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194842 JL05-6A20-15SC-F0-R ソケット 7 (#12)23(#14)17(#16)13 20 #12 オープン
¥2,190 1 2,190
2,409 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194851 JL05-6A20-29PC-F0-R ピン 17 (#14)13(#16)13(#18)10(#20)7.5(#22)5(#24)3 20 #16 オープン
¥2,790 1 2,790
3,069 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194867 JL05-6A20-29SC-F0-R ソケット 17 (#14)13(#16)13(#18)10(#20)7.5(#22)5(#24)3 20 #16 オープン
¥2,690 1 2,690
2,959 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可
41194876 JL05-6A20-30APC-F0-R ピン 30 (#18)5(#20)5(#22)5(#24)3(#26)2 20 #20 オープン
¥2,590 1 2,590
2,849 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194885 JL05-6A20-30ASC-F0-R ソケット 30 (#18)5(#20)5(#22)5(#24)3(#26)2 20 #20 オープン
¥2,390 1 2,390
2,629 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194894 JL05-6A22-14PC-F0-R ピン 19 (#14)13(#16)13(#18)10(#20)7.5(#22)5(#24)3 22 #16 オープン
¥3,290 1 3,290
3,619 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194903 JL05-6A22-14SC-F0-R ソケット 19 (#14)13(#16)13(#18)10(#20)7.5(#22)5(#24)3 22 #16 オープン
¥2,990 1 2,990
3,289 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194912 JL05-6A22-22PC-F0-R ピン 4 #12/(#12)23(#14)17(#16)13、#8/(#8)46(#10)33(#12)23 22 #8 オープン
¥2,790 1 2,790
3,069 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194921 JL05-6A22-22SC-F0-R ソケット 4 #12/(#12)23(#14)17(#16)13、#8/(#8)46(#10)33(#12)23 22 #8 オープン
¥2,390 1 2,390
2,629 (税込) 欠品中
返品不可
41194937 JL05-6A22-23PC-F0-R ピン 8 (#12)23(#14)17(#16)13 22 #12 オープン
¥2,990 1 2,990
3,289 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194946 JL05-6A22-23SC-F0-R ソケット 8 (#12)23(#14)17(#16)13 22 #12 オープン
¥2,990 1 2,990
3,289 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194955 JL05-6A24-10PC-F0-R ピン 7 #12/(#12)23(#14)17(#16)13、#8/(#8)46(#10)33(#12)23 24 #8 オープン
¥3,590 1 3,590
3,949 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194964 JL05-6A24-10SC-F0-R ソケット 7 #12/(#12)23(#14)17(#16)13、#8/(#8)46(#10)33(#12)23 24 #8 オープン
¥3,690 1 3,690
4,059 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41194973 JL05-6A24-28PC-F0-R ピン 24 (#14)13(#16)13(#18)10(#20)7.5(#22)5(#24)3 24 #16 オープン
¥2,890 1 2,890
3,179 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可
41194982 JL05-6A24-28SC-F0-R ソケット 24 (#14)13(#16)13(#18)10(#20)7.5(#22)5(#24)3 24 #16 オープン
¥2,990 1 2,990
3,289 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可
41194991 JL05-6A24-52APC-F0-R ピン 52 (#18)5(#20)5(#22)5(#24)3(#26)2 24 #20 オープン
¥3,990 1 3,990
4,389 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41195016 JL05-6A28-21PC-F0-R ピン 37 (#14)13(#16)13(#18)10(#20)7.5(#22)5(#24)3 28 #16 オープン
¥3,990 1 3,990
4,389 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41195025 JL05-6A28-21SC-F0-R ソケット 37 (#14)13(#16)13(#18)10(#20)7.5(#22)5(#24)3 28 #16 オープン
¥3,990 1 3,990
4,389 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41195034 JL05-6A28-73APC-F0-R ピン 73 (#18)5(#20)5(#22)5(#24)3(#26)2 28 #20 オープン
¥5,790 1 5,790
6,369 (税込) 欠品中
返品不可
41195043 JL05-6A28-73ASC-F0-R ソケット 73 (#18)5(#20)5(#22)5(#24)3(#26)2 28 #20 オープン
¥4,890 1 4,890
5,379 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
18481068 JL05-6A24-11SC-F0-R ソケット 3、6 #12/(#12)23(#14)17(#16)13、#8/(#8)46(#10)33(#12)23 24 #12、#8
¥3,990 1 3,990
4,389 (税込) 出荷目安:71日
返品不可
41195007 JL05-6A24-52ASC-F0-R ソケット 52 (#18)5(#20)5(#22)5(#24)3(#26)2 24 #20 オープン
¥2,990 1 2,990
3,289 (税込) 欠品中
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
