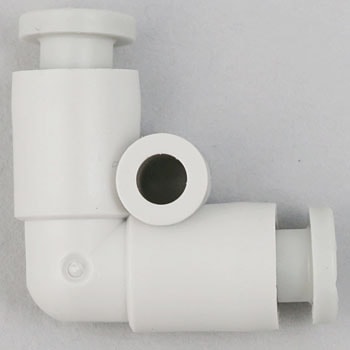

エルボ KQ2L ミリサイズ

用途直角方向のチューブ同士の接続に使用。形状ユニオンエルボ使用流体空気、水色ボディー：白色系、リリースブッシュ：ライトグレー使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)内容量1個

注意

※寸法ΦDは最大径を意味します。

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

寸法D(Φmm)

寸法L(mm)

寸法M(mm)

寸法N(Φmm)

寸法O(Φmm)

寸法Q(mm)

適合チューブ外径(Φmm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

41206566

KQ2L04-00A

CADデータダウンロード

8.2

15.3

13.3

3.2

5.7

￥354

取扱い終了

代替品有

41206575

KQ2L06-00A

CADデータダウンロード

10.4

16.3

13.3

3.2

6.8

￥354

取扱い終了

代替品有

41206584

KQ2L08-00A

CADデータダウンロード

13.2

18.2

14.2

4.2

8.4

￥420

取扱い終了

代替品有

41206593

KQ2L10-00A

CADデータダウンロード

15.9

20.6

15.6

4.2

9.6

￥516

取扱い終了

代替品有

41206602

KQ2L12-00A

CADデータダウンロード

18.5

4.2

10.7

￥574

取扱い終了

代替品有

41206611

KQ2L16-00A

CADデータダウンロード

23.8

28.6

20.6

4.2

13.4

￥1,000

取扱い終了

代替品有

各品番毎の詳細は注文コードをクリックしてください

配管用ワンタッチ管継手の新着商品

ページ： 1/ 3

KQ2T Series インチサイズワンタッチ管継手SMC税込￥5,718￥5,198

カップリングインサート APCシリーズCPC税込￥8,028￥7,298

KQ2Y SeriesSMC税込￥5,718￥5,198

ニュージョイントGW(継手)/(片口ストレート)CKD税込￥6,158～￥5,598～

プラグ KQ2 SeriesSMC税込￥109～￥99～

ニップル KQ2 SeriesSMC税込￥153～￥139～

ストレート KQ2H ミリサイズSMC税込￥351～￥319～

六角穴付ユニバーサルエルボ KQ2VS (シール剤付) ミリサイズSMC税込￥505～￥459～

45°エルボユニオン KQ2K (シール剤付) ミリサイズSMC税込￥339～￥308～

アダプタ KQ2N (シール剤付) ミリサイズSMC税込￥626～￥569～

エルボ KQ2L ミリサイズSMC税込￥362～￥329～

エルボユニオン KQ2L (シール剤付) ミリサイズSMC税込￥296～￥269～

サービスチーズユニオン KQ2Y (シール剤付) ミリサイズSMC税込￥439～￥399～

ストリートエルボ KQ2L ミリサイズSMC税込￥307～￥279～

ダブルブランチ KQ2UD (シール剤付) ミリサイズSMC税込￥736～￥669～

ダブルブランチユニオンワイ KQ2XD ミリサイズSMC税込￥747～￥679～

ダブルブランチユニバーサルエルボ KQ2ZD (シール剤付) ミリサイズSMC税込￥1,208～￥1,098～

ダブルユニバーサルエルボ KQ2VD (シール剤付) ミリサイズSMC税込￥945～￥859～

チーズ KQ2T ミリサイズSMC税込￥483～￥439～

チューブキャップ KQ2C ミリサイズSMC税込￥153～￥139～

カテゴリ

代替相当品

相当品がございます、是非ご確認ください。

旧注文コード	旧品番	新注文コード	新品番	商品名	ブランド	内容量	価格	理由
41206566	KQ2L04-00A	41378075	KQ2L04-00A	エルボ KQ2L ミリサイズ	SMC	1袋(10個)	￥3,598 税込￥3,958	内容量に違いがあります
41206575	KQ2L06-00A	41378084	KQ2L06-00A	エルボ KQ2L ミリサイズ	SMC	1袋(10個)	￥3,598 税込￥3,958	内容量に違いがあります
41206584	KQ2L08-00A	41378093	KQ2L08-00A	エルボ KQ2L ミリサイズ	SMC	1袋(10個)	￥4,298 税込￥4,728	内容量に違いがあります
41206593	KQ2L10-00A	41378102	KQ2L10-00A	エルボ KQ2L ミリサイズ	SMC	1袋(5個)	￥2,598 税込￥2,858	内容量に違いがあります
41206602	KQ2L12-00A	41378111	KQ2L12-00A	エルボ KQ2L ミリサイズ	SMC	1袋(5個)	￥2,898 税込￥3,188	内容量に違いがあります
41206611	KQ2L16-00A	41378127	KQ2L16-00A	エルボ KQ2L ミリサイズ	SMC	1袋(5個)	￥4,798 税込￥5,278	内容量に違いがあります
