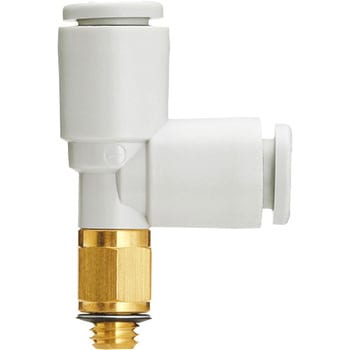

サービスチーズユニオン KQ2Y (ガスケットシール) ミリサイズ

Name: サービスチーズユニオン KQ2Y (ガスケットシール) ミリサイズ
Brand: SMC

用途めねじ部からの同一方向および90度方向の分岐配管に使用。形状サービスチーズユニオン使用流体空気、水色ボディー：白色系、リリースブッシュ：ライトグレー使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

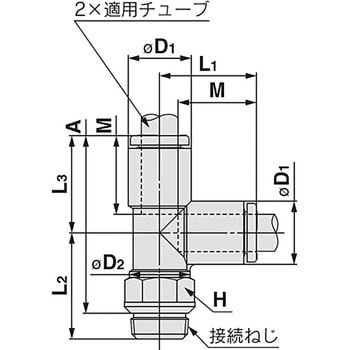

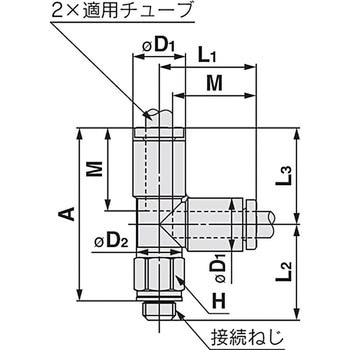

※寸法ΦDは最大径を意味します。

お気に入りに追加

49件中 1～49件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2Y02-M3G KQ2Y02-M5A KQ2Y02-M5N KQ2Y04-M3G KQ2Y04-M5A KQ2Y04-M5N KQ2Y04-M6A KQ2Y04-M6N KQ2Y04-U01A KQ2Y04-U01N KQ2Y04-U02A KQ2Y04-U02N KQ2Y06-M5A KQ2Y06-M5N KQ2Y06-M6A KQ2Y06-M6N KQ2Y06-U01A KQ2Y06-U01N KQ2Y06-U02A KQ2Y06-U02N KQ2Y06-U03A KQ2Y06-U03N KQ2Y08-U01A KQ2Y08-U01N KQ2Y08-U02A KQ2Y08-U02N KQ2Y08-U03A KQ2Y08-U03N KQ2Y10-U01A KQ2Y10-U01N KQ2Y10-U02A KQ2Y10-U02N KQ2Y10-U03A KQ2Y10-U03N KQ2Y10-U04A KQ2Y10-U04N KQ2Y12-U02A KQ2Y12-U02N KQ2Y12-U03A KQ2Y12-U03N KQ2Y12-U04A KQ2Y12-U04N KQ2Y16-U03A KQ2Y16-U03N KQ2Y16-U04A KQ2Y16-U04N KQ2Y23-M3G KQ2Y23-M5A KQ2Y23-M5N	内容量選択解除 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 22.8 22.9 26.5 26.6 26.9 27.1 27.2 28.1 29 29.8 30.2 31.3 32.3 33.5 34.6 37.3 38.5 41.1 42.2 44.8 46.5 50.2 54.6 55	寸法D1(Φmm) 選択解除 5.8 7.1 8.2 10.4 13.2 15.9 18.5 23.8	寸法D2(Φmm) 選択解除 5.5 7 10 12 17 21	寸法L1(mm) 選択解除 12.9 15.3 15.4 16.3 16.35 18.2 20.6 23 28.6	寸法L2(mm) 選択解除 12.5 13 13.8 14.3 14.8 15.8 16.4 16.5 17 17.5 18.9 19.2 20.3 21.4 21.7 22.8 24.2 25.5 26.8 28.1 32.4 34.4 35 35.7	寸法L3(mm) 選択解除 12.9 15.3 15.4 16.3 18.2 20.6 23 28.6	寸法M(mm) 選択解除 11.9 13.3 14.2 15.6 17 20.6	六角対辺H(mm) 選択解除 5.5 7 8 10 14 17 22	適合チューブ外径(Φmm) 選択解除 2 3.2 4 6 8 10 12 16	ねじの種類選択解除 M Uni	管接続口径選択解除 1/8 1/4 3/8 1/2 M3×0.5 M5×0.8 M6×1.0	接続ねじ選択解除 M3×0.5 M5×0.8 M6×1.0 Uni1/8 Uni1/4 Uni3/8 Uni1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41381873	KQ2Y02-M3G CADデータダウンロード	1袋(10個)	22.8	5.8	5.5	12.9	12.5	12.9	11.9	5.5	2	M	M3×0.5	M3×0.5	￥8,290	￥7,198	￥7,198	￥7,918 （税込）	4日以内出荷返品不可
41381882	KQ2Y02-M5A CADデータダウンロード	1袋(10個)	22.9	5.8	5.5	12.9	13	12.9	11.9	7	2	M	M5×0.8	M5×0.8	￥8,020	￥6,698	￥6,698	￥7,368 （税込）	4日以内出荷返品不可
41381891	KQ2Y02-M5N CADデータダウンロード	1袋(10個)	22.9	5.8	5.5	12.9	13	12.9	11.9	7	2	M	M5×0.8	M5×0.8	￥8,240	￥7,198	￥7,198	￥7,918 （税込）	4日以内出荷返品不可
41381907	KQ2Y04-M3G CADデータダウンロード	1袋(10個)	27.1	8.2	7	15.4	14.3	15.4	13.3	7	4	M	M3×0.5	M3×0.5	￥6,900	￥5,998	￥5,998	￥6,598 （税込）	4日以内出荷返品不可
41381916	KQ2Y04-M5A CADデータダウンロード	1袋(10個)	27.2	8.2	7	15.4	14.8	15.4	13.3	7	4	M	M5×0.8	M5×0.8	￥5,200	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
41381925	KQ2Y04-M5N CADデータダウンロード	1袋(10個)	27.2	8.2	7	15.4	14.8	15.4	13.3	7	4	M	M5×0.8	M5×0.8	￥5,420	￥4,798	￥4,798	￥5,278 （税込）	当日出荷
41381934	KQ2Y04-M6A CADデータダウンロード	1袋(10個)	27.2	8.2	7	15.4	15.8	15.4	13.3	8	4	M	M6×1.0	M6×1.0	￥5,420	￥4,798	￥4,798	￥5,278 （税込）	4日以内出荷返品不可
41381943	KQ2Y04-M6N CADデータダウンロード	1袋(10個)	27.2	8.2	7	15.4	15.8	15.4	13.3	8	4	M	M6×1.0	M6×1.0	￥5,640	￥4,998	￥4,998	￥5,498 （税込）	10日以内出荷返品不可
41381952	KQ2Y04-U01A CADデータダウンロード	1袋(10個)	26.9	8.2	10	15.3	16.4	15.3	13.3	10	4	Uni	1/8	Uni1/8	￥5,140	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
41381961	KQ2Y04-U01N CADデータダウンロード	1袋(10個)	26.9	8.2	10	15.3	16.4	15.3	13.3	10	4	Uni	1/8	Uni1/8	￥5,360	￥4,498	￥4,498	￥4,948 （税込）	10日以内出荷返品不可
41381977	KQ2Y04-U02A CADデータダウンロード	1袋(10個)	28.1	8.2	10	15.3	19.2	15.3	13.3	14	4	Uni	1/4	Uni1/4	￥5,340	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
41381986	KQ2Y04-U02N CADデータダウンロード	1袋(10個)	28.1	8.2	10	15.3	19.2	15.3	13.3	14	4	Uni	1/4	Uni1/4	￥5,560	￥4,798	￥4,798	￥5,278 （税込）	10日以内出荷返品不可
41381995	KQ2Y06-M5A CADデータダウンロード	1袋(10個)	29.8	10.4	7	16.35	16.5	16.3	13.3	7	6	M	M5×0.8	M5×0.8	￥5,750	￥4,998	￥4,998	￥5,498 （税込）	4日以内出荷返品不可
41382004	KQ2Y06-M5N CADデータダウンロード	1袋(10個)	29.8	10.4	7	16.35	16.5	16.3	13.3	7	6	M	M5×0.8	M5×0.8	￥5,970	￥5,298	￥5,298	￥5,828 （税込）	4日以内出荷返品不可
41382013	KQ2Y06-M6A CADデータダウンロード	1袋(10個)	29.8	10.4	7	16.35	17	16.3	13.3	8	6	M	M6×1.0	M6×1.0	￥5,970	￥5,298	￥5,298	￥5,828 （税込）	4日以内出荷返品不可
41382022	KQ2Y06-M6N CADデータダウンロード	1袋(10個)	29.8	10.4	7	16.35	17	16.3	13.3	8	6	M	M6×1.0	M6×1.0	￥6,190	￥5,398	￥5,398	￥5,938 （税込）	10日以内出荷返品不可
41382031	KQ2Y06-U01A CADデータダウンロード	1袋(10個)	29	10.4	10	16.3	17.5	16.3	13.3	10	6	Uni	1/8	Uni1/8	￥5,340	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
41382047	KQ2Y06-U01N CADデータダウンロード	1袋(10個)	29	10.4	10	16.3	17.5	16.3	13.3	10	6	Uni	1/8	Uni1/8	￥5,560	￥4,798	￥4,798	￥5,278 （税込）	10日以内出荷返品不可
41382056	KQ2Y06-U02A CADデータダウンロード	1袋(10個)	30.2	10.4	10	16.3	20.3	16.3	13.3	14	6	Uni	1/4	Uni1/4	￥5,680	￥4,998	￥4,998	￥5,498 （税込）	4日以内出荷返品不可
41382065	KQ2Y06-U02N CADデータダウンロード	1袋(10個)	30.2	10.4	10	16.3	20.3	16.3	13.3	14	6	Uni	1/4	Uni1/4	￥6,010	￥5,298	￥5,298	￥5,828 （税込）	10日以内出荷返品不可
41382074	KQ2Y06-U03A CADデータダウンロード	1袋(10個)	31.3	10.4	10	16.3	21.4	16.3	13.3	17	6	Uni	3/8	Uni3/8	￥6,110	￥5,398	￥5,398	￥5,938 （税込）	10日以内出荷返品不可
41382083	KQ2Y06-U03N CADデータダウンロード	1袋(10個)	31.3	10.4	10	16.3	21.4	16.3	13.3	17	6	Uni	3/8	Uni3/8	￥6,440	￥5,598	￥5,598	￥6,158 （税込）	10日以内出荷返品不可
41382092	KQ2Y08-U01A CADデータダウンロード	1袋(10個)	32.3	13.2	10	18.2	18.9	18.2	14.2	10	8	Uni	1/8	Uni1/8	￥6,000	￥5,298	￥5,298	￥5,828 （税込）	4日以内出荷返品不可
41382101	KQ2Y08-U01N CADデータダウンロード	1袋(10個)	32.3	13.2	10	18.2	18.9	18.2	14.2	10	8	Uni	1/8	Uni1/8	￥6,220	￥5,498	￥5,498	￥6,048 （税込）	10日以内出荷返品不可
41382117	KQ2Y08-U02A CADデータダウンロード	1袋(10個)	33.5	13.2	12	18.2	21.7	18.2	14.2	14	8	Uni	1/4	Uni1/4	￥6,210	￥5,398	￥5,398	￥5,938 （税込）	4日以内出荷返品不可
41382126	KQ2Y08-U02N CADデータダウンロード	1袋(10個)	33.5	13.2	12	18.2	21.7	18.2	14.2	14	8	Uni	1/4	Uni1/4	￥6,540	￥5,498	￥5,498	￥6,048 （税込）	10日以内出荷返品不可
41382135	KQ2Y08-U03A CADデータダウンロード	1袋(10個)	34.6	13.2	12	18.2	22.8	18.2	14.2	17	8	Uni	3/8	Uni3/8	￥6,650	￥5,698	￥5,698	￥6,268 （税込）	4日以内出荷返品不可
41382144	KQ2Y08-U03N CADデータダウンロード	1袋(10個)	34.6	13.2	12	18.2	22.8	18.2	14.2	17	8	Uni	3/8	Uni3/8	￥6,980	￥5,998	￥5,998	￥6,598 （税込）	10日以内出荷返品不可
41382153	KQ2Y10-U01A CADデータダウンロード	1袋(5個)	37.3	15.9	12	20.6	21.4	20.6	15.6	14	10	Uni	1/8	Uni1/8	￥3,810	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41382162	KQ2Y10-U01N CADデータダウンロード	1袋(5個)	37.3	15.9	12	20.6	21.4	20.6	15.6	14	10	Uni	1/8	Uni1/8	￥3,980	￥3,398	￥3,398	￥3,738 （税込）	10日以内出荷返品不可
41382171	KQ2Y10-U02A CADデータダウンロード	1袋(5個)	38.5	15.9	17	20.6	24.2	20.6	15.6	17	10	Uni	1/4	Uni1/4	￥3,810	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41382187	KQ2Y10-U02N CADデータダウンロード	1袋(5個)	38.5	15.9	17	20.6	24.2	20.6	15.6	17	10	Uni	1/4	Uni1/4	￥3,970	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41382196	KQ2Y10-U03A CADデータダウンロード	1袋(5個)	41.1	15.9	17	20.6	26.8	20.6	15.6	17	10	Uni	3/8	Uni3/8	￥4,030	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41382205	KQ2Y10-U03N CADデータダウンロード	1袋(5個)	41.1	15.9	17	20.6	26.8	20.6	15.6	17	10	Uni	3/8	Uni3/8	￥4,300	￥3,798	￥3,798	￥4,178 （税込）	10日以内出荷返品不可
41382214	KQ2Y10-U04A CADデータダウンロード	1袋(5個)	46.5	15.9	17	20.6	34.4	20.6	15.6	22	10	Uni	1/2	Uni1/2	￥4,340	￥3,798	￥3,798	￥4,178 （税込）	10日以内出荷返品不可
41382223	KQ2Y10-U04N CADデータダウンロード	1袋(5個)	46.5	15.9	17	20.6	34.4	20.6	15.6	22	10	Uni	1/2	Uni1/2	￥4,670	￥3,998	￥3,998	￥4,398 （税込）	10日以内出荷返品不可
41382232	KQ2Y12-U02A CADデータダウンロード	1袋(5個)	42.2	18.5	17	23	25.5	23	17	17	12	Uni	1/4	Uni1/4	￥4,770	￥4,198	￥4,198	￥4,618 （税込）	4日以内出荷返品不可
41382241	KQ2Y12-U02N CADデータダウンロード	1袋(5個)	42.2	18.5	17	23	25.5	23	17	17	12	Uni	1/4	Uni1/4	￥4,940	￥4,298	￥4,298	￥4,728 （税込）	4日以内出荷返品不可
41382257	KQ2Y12-U03A CADデータダウンロード	1袋(5個)	44.8	18.5	17	23	28.1	23	17	17	12	Uni	3/8	Uni3/8	￥4,770	￥4,198	￥4,198	￥4,618 （税込）	4日以内出荷返品不可
41382266	KQ2Y12-U03N CADデータダウンロード	1袋(5個)	44.8	18.5	17	23	28.1	23	17	17	12	Uni	3/8	Uni3/8	￥5,050	￥4,298	￥4,298	￥4,728 （税込）	4日以内出荷返品不可
41382275	KQ2Y12-U04A CADデータダウンロード	1袋(5個)	50.2	18.5	17	23	35.7	23	17	22	12	Uni	1/2	Uni1/2	￥4,770	￥4,198	￥4,198	￥4,618 （税込）	4日以内出荷返品不可
41382284	KQ2Y12-U04N CADデータダウンロード	1袋(5個)	50.2	18.5	17	23	35.7	23	17	22	12	Uni	1/2	Uni1/2	￥5,100	￥4,498	￥4,498	￥4,948 （税込）	10日以内出荷返品不可
41382293	KQ2Y16-U03A CADデータダウンロード	1袋(5個)	54.6	23.8	21	28.6	32.4	28.6	20.6	22	16	Uni	3/8	Uni3/8	￥8,120	￥6,998	￥6,998	￥7,698 （税込）	10日以内出荷返品不可
41382302	KQ2Y16-U03N CADデータダウンロード	1袋(5個)	54.6	23.8	21	28.6	32.4	28.6	20.6	22	16	Uni	3/8	Uni3/8	￥8,450	￥7,398	￥7,398	￥8,138 （税込）	10日以内出荷返品不可
41382311	KQ2Y16-U04A CADデータダウンロード	1袋(5個)	55	23.8	21	28.6	35	28.6	20.6	22	16	Uni	1/2	Uni1/2	￥8,220	￥7,198	￥7,198	￥7,918 （税込）	4日以内出荷返品不可
41382327	KQ2Y16-U04N CADデータダウンロード	1袋(5個)	55	23.8	21	28.6	35	28.6	20.6	22	16	Uni	1/2	Uni1/2	￥8,550	￥7,398	￥7,398	￥8,138 （税込）	10日以内出荷返品不可
41382336	KQ2Y23-M3G CADデータダウンロード	1袋(10個)	26.5	7.1	7	15.3	13.8	15.3	13.3	7	3.2	M	M3×0.5	M3×0.5	￥6,900	￥5,998	￥5,998	￥6,598 （税込）	4日以内出荷返品不可
41382345	KQ2Y23-M5A CADデータダウンロード	1袋(10個)	26.6	7.1	7	15.3	14.3	15.3	13.3	7	3.2	M	M5×0.8	M5×0.8	￥5,200	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
41382354	KQ2Y23-M5N CADデータダウンロード	1袋(10個)	26.6	7.1	7	15.3	14.3	15.3	13.3	7	3.2	M	M5×0.8	M5×0.8	￥5,420	￥4,798	￥4,798	￥5,278 （税込）	4日以内出荷返品不可
