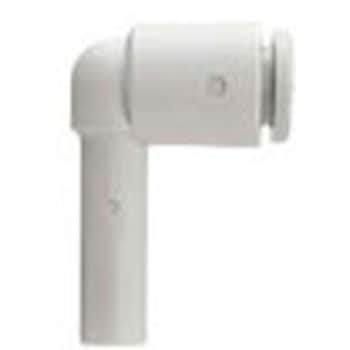

レジューサエルボ KQ2L ミリサイズ

Name: レジューサエルボ KQ2L ミリサイズ
Brand: SMC

用途ワンタッチ管継手からのチューブ取り出し方向の90度変更と共にサイズダウンに使用。形状レジューサエルボ使用流体空気、水色ボディー：白色系、リリースブッシュ：ライトグレー使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

※寸法ΦD1は最大径を意味します。

お気に入りに追加

10件中 1～10件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2L04-06A KQ2L04-08A KQ2L06-08A KQ2L06-10A KQ2L08-10A KQ2L08-12A KQ2L10-12A KQ2L12-16A KQ2L23-04A KQ2L23-06A	内容量選択解除 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 14.1 14.3 15.2 15.4 18.1 19.4 21.2 23.6 26.5 31.2	寸法D1(Φmm) 選択解除 7.1 8.2 10.4 13.2 15.9 18.5	寸法D2(Φmm) 選択解除 6.4 7.2 9 10 12 14	寸法L1(mm) 選択解除 14.5 14.8 15.5 18.8 19.3 21.5	寸法L2(mm) 選択解除 23.9 24.1 24.2 24.6 27.1 29.5 31.6 34 35.6 42.6	寸法M(mm) 選択解除 13.3 14.2 15.6 17	適合管継手d(Φmm) 選択解除 4 6 8 10 12 16	適合チューブ外径(Φmm) 選択解除 3.2 4 6 8 10 12	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41403485	KQ2L04-06A CADデータダウンロード	1袋(10個)	15.4	8.2	7.2	14.8	24.6	13.3	6	4	￥4,000	￥3,298	￥3,298	￥3,628 （税込）	当日出荷
41403494	KQ2L04-08A CADデータダウンロード	1袋(10個)	19.4	8.2	7.2	14.8	29.5	13.3	8	4	￥3,910	￥3,500	￥3,500	￥3,850 （税込）	当日出荷
41403503	KQ2L06-08A CADデータダウンロード	1袋(10個)	15.2	10.4	9	15.5	24.2	13.3	8	6	￥4,000	￥3,298	￥3,298	￥3,628 （税込）	当日出荷
41403512	KQ2L06-10A CADデータダウンロード	1袋(10個)	21.2	10.4	9	15.5	31.6	13.3	10	6	￥4,200	￥3,598	￥3,598	￥3,958 （税込）	当日出荷
41403521	KQ2L08-10A CADデータダウンロード	1袋(10個)	18.1	13.2	10	18.8	27.1	14.2	10	8	￥4,330	￥3,898	￥3,898	￥4,288 （税込）	当日出荷
41403537	KQ2L08-12A CADデータダウンロード	1袋(10個)	23.6	13.2	10	18.8	34	14.2	12	8	￥5,160	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
41403546	KQ2L10-12A CADデータダウンロード	1袋(5個)	26.5	15.9	12	19.3	35.6	15.6	12	10	￥2,630	￥2,298	￥2,298	￥2,528 （税込）	4日以内出荷
41403555	KQ2L12-16A CADデータダウンロード	1袋(5個)	31.2	18.5	14	21.5	42.6	17	16	12	￥3,210	￥2,798	￥2,798	￥3,078 （税込）	4日以内出荷返品不可
41403564	KQ2L23-04A CADデータダウンロード	1袋(10個)	14.1	7.1	6.4	14.5	23.9	13.3	4	3.2	￥3,800	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
41403573	KQ2L23-06A CADデータダウンロード	1袋(10個)	14.3	7.1	6.4	14.5	24.1	13.3	6	3.2	￥3,840	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
