六角穴付ハーフユニオン KQ2S (シール剤なし) ミリサイズ

Name: 六角穴付ハーフユニオン KQ2S (シール剤なし) ミリサイズ
Brand: SMC

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

用途ボディ内部の六角穴を六角レンチで締付ける狭いスペース用のハーフユニオン。形状六角穴付ハーフユニオン使用流体空気、水ねじの種類RRc色リリースブッシュ：ライトグレーシール方式【おねじ】(-)シール剤なし使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

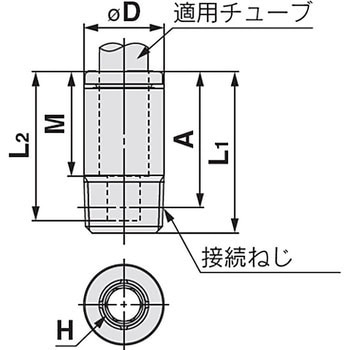

※寸法ΦDは最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

32件中 1～32件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

内容量

寸法A(mm)

寸法D(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法M(mm)

六角対辺H(mm)

適合チューブ外径(Φmm)

管接続口径

接続ねじ

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

41412646

KQ2S04-01A

CADデータダウンロード

1袋(10個)

17.5

20.6

19.6

13.3

1/8

R1/8

￥2,050

￥1,898

￥2,088(税込)

3日以内出荷

返品不可

41412655

KQ2S04-01N

CADデータダウンロード

1袋(10個)

17.5

20.6

19.6

13.3

1/8

R1/8

￥2,270

￥1,998

￥2,198(税込)

3日以内出荷

返品不可

41412664

KQ2S06-01A

CADデータダウンロード

1袋(10個)

17.2

20.3

18.8

13.3

1/8

R1/8

￥2,180

￥1,898

￥2,088(税込)

3日以内出荷

返品不可

41412673

KQ2S06-01N

CADデータダウンロード

1袋(10個)

17.2

20.3

18.8

13.3

1/8

R1/8

￥2,400

￥2,298

￥2,528(税込)

3日以内出荷

返品不可

41412682

KQ2S06-02A

CADデータダウンロード

1袋(10個)

15.1

19.8

18.8

13.3

1/4

R1/4

￥2,910

￥2,698

￥2,968(税込)

3日以内出荷

返品不可

41412691

KQ2S06-02N

CADデータダウンロード

1袋(10個)

15.1

19.8

18.8

13.3

1/4

R1/4

￥3,130

￥2,898

￥3,188(税込)

3日以内出荷

返品不可

41412707

KQ2S08-01A

CADデータダウンロード

1袋(10個)

19.8

22.9

19.7

14.2

1/8

R1/8

￥3,010

￥2,698

￥2,968(税込)

3日以内出荷

返品不可

41412716

KQ2S08-01N

CADデータダウンロード

1袋(10個)

19.8

22.9

19.7

14.2

1/8

R1/8

￥3,230

￥2,798

￥3,078(税込)

3日以内出荷

返品不可

41412725

KQ2S08-02A

CADデータダウンロード

1袋(10個)

18.5

23.2

19.5

14.2

1/4

R1/4

￥3,110

￥2,798

￥3,078(税込)

3日以内出荷

返品不可

41412734

KQ2S08-02N

CADデータダウンロード

1袋(10個)

18.5

23.2

19.5

14.2

1/4

R1/4

￥3,330

￥2,998

￥3,298(税込)

3日以内出荷

返品不可

41412743

KQ2S08-03A

CADデータダウンロード

1袋(10個)

15.6

20.7

19.7

14.2

3/8

R3/8

￥3,600

￥3,198

￥3,518(税込)

3日以内出荷

返品不可

41412752

KQ2S08-03N

CADデータダウンロード

1袋(10個)

15.6

20.7

19.7

14.2

3/8

R3/8

￥3,930

￥3,398

￥3,738(税込)

9日以内出荷

返品不可

41412761

KQ2S10-01A

CADデータダウンロード

1袋(5個)

21.2

24.3

21.1

15.6

1/8

R1/8

￥2,010

￥1,798

￥1,978(税込)

3日以内出荷

返品不可

41412777

KQ2S10-01N

CADデータダウンロード

1袋(5個)

21.2

24.3

21.1

15.6

1/8

R1/8

￥2,170

￥1,898

￥2,088(税込)

3日以内出荷

返品不可

41412786

KQ2S10-02A

CADデータダウンロード

1袋(5個)

19.9

24.6

20.1

15.6

1/4

R1/4

￥1,900

￥1,698

￥1,868(税込)

3日以内出荷

返品不可

41412795

KQ2S10-02N

CADデータダウンロード

1袋(5個)

19.9

24.6

20.1

15.6

1/4

R1/4

￥2,070

￥1,798

￥1,978(税込)

3日以内出荷

返品不可

41412804

KQ2S10-03A

CADデータダウンロード

1袋(5個)

25.1

20.1

15.6

3/8

R3/8

￥2,010

￥1,798

￥1,978(税込)

3日以内出荷

返品不可

41412813

KQ2S10-03N

CADデータダウンロード

1袋(5個)

25.1

20.1

15.6

3/8

R3/8

￥2,170

￥1,898

￥2,088(税込)

3日以内出荷

返品不可

41412822

KQ2S10-04A

CADデータダウンロード

1袋(5個)

14.7

21.1

20.1

15.6

1/2

R1/2

￥2,510

￥2,298

￥2,528(税込)

3日以内出荷

返品不可

41412831

KQ2S10-04N

CADデータダウンロード

1袋(5個)

14.7

21.1

20.1

15.6

1/2

R1/2

￥2,780

￥2,498

￥2,748(税込)

3日以内出荷

返品不可

41412847

KQ2S12-02A

CADデータダウンロード

1袋(5個)

24.3

21.5

1/4

R1/4

￥2,400

￥2,198

￥2,418(税込)

3日以内出荷

返品不可

41412856

KQ2S12-02N

CADデータダウンロード

1袋(5個)

24.3

21.5

1/4

R1/4

￥2,570

￥2,298

￥2,528(税込)

3日以内出荷

返品不可

41412865

KQ2S12-03A

CADデータダウンロード

1袋(5個)

21.3

26.4

21.8

3/8

R3/8

￥2,450

￥2,198

￥2,418(税込)

3日以内出荷

返品不可

41412874

KQ2S12-03N

CADデータダウンロード

1袋(5個)

21.3

26.4

21.8

3/8

R3/8

￥2,620

￥2,298

￥2,528(税込)

3日以内出荷

返品不可

41412883

KQ2S12-04A

CADデータダウンロード

1袋(5個)

16.4

22.8

21.8

1/2

R1/2

￥2,710

￥2,398

￥2,638(税込)

9日以内出荷

返品不可

41412892

KQ2S12-04N

CADデータダウンロード

1袋(5個)

16.4

22.8

21.8

1/2

R1/2

￥2,980

￥2,598

￥2,858(税込)

3日以内出荷

返品不可

41412901

KQ2S16-02A

CADデータダウンロード

1袋(5個)

27.8

32.5

25.1

20.6

1/4

R1/4

￥2,710

￥2,398

￥2,638(税込)

9日以内出荷

返品不可

41412917

KQ2S16-02N

CADデータダウンロード

1袋(5個)

27.8

32.5

25.1

20.6

1/4

R1/4

￥2,980

￥2,598

￥2,858(税込)

9日以内出荷

返品不可

41412926

KQ2S16-03A

CADデータダウンロード

1袋(5個)

28.4

33.5

25.4

20.6

3/8

R3/8

￥3,190

￥2,798

￥3,078(税込)

3日以内出荷

返品不可

41412935

KQ2S16-03N

CADデータダウンロード

1袋(5個)

28.4

33.5

25.4

20.6

3/8

R3/8

￥3,630

￥3,298

￥3,628(税込)

3日以内出荷

返品不可

41412944

KQ2S16-04A

CADデータダウンロード

1袋(5個)

33.4

26.1

20.6

1/2

R1/2

￥3,100

￥2,698

￥2,968(税込)

3日以内出荷

返品不可

41412953

KQ2S16-04N

CADデータダウンロード

1袋(5個)

33.4

26.1

20.6

1/2

R1/2

￥3,540

￥3,198

￥3,518(税込)

9日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
