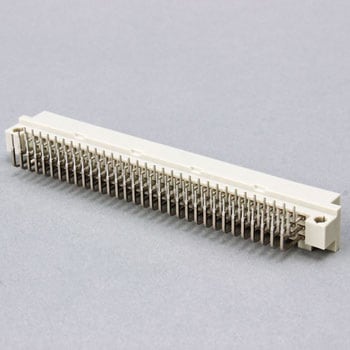

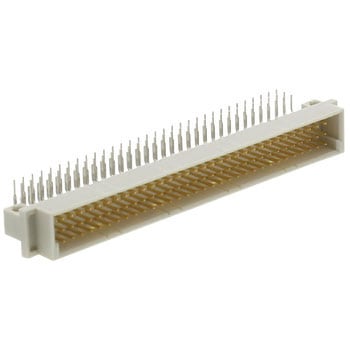

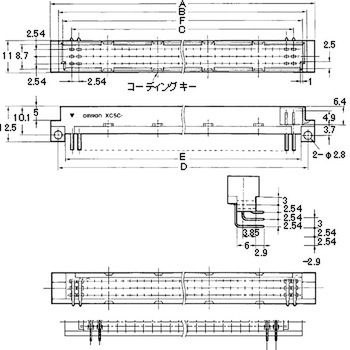

XC5C DINコネクタ 3列配列タイププラグ(スタンダード)
ワンピースコネクタ(カードエッジ)からツーピースコネクタへの世界的なニーズにフィット。
ツインコンタクト方式を採用し、高信頼性を保持しながら低価格を実現。
FEM解析より結実したローインサーション・フォース (低挿入力)を実現。
メーカー形XC6シリーズとかん合可能。
UL規格(ファイルNo.E103202)、CSA規格(ファイルNo.LR62678) 認定品を標準品にしています。
材質(コンタクト)
(接触部)りん青銅/ニッケル下地金メッキ(0.4μm)
(端子部)りん青銅/ニッケル下地錫メッキ(2μm)
(端子部)りん青銅/ニッケル下地錫メッキ(2μm)
使用温度範囲(℃)-55～+125(低温にて氷結しないこと)耐電圧AC 1000V/1min(リーク電流1mA以下)定格電流(A)2材質(ハウジング)ガラス入りPBT樹脂(UL94V-0)/灰色絶縁抵抗(MΩ)106以上(DC 100Vにて)接触抵抗(mΩ)20以下(20mV以下、100mA以下にて)総合挿入力極数×0.59N以下挿抜耐久(回)200単体抜去力(N)0.15以上(t=0.56mmテストゲージにて)内容量1個
