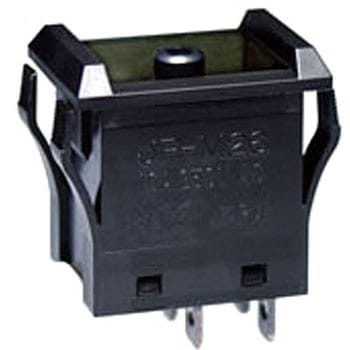

押ボタンスイッチ JPシリーズ
インラッシュ特性の優れた全モールド押ボタンスイッチ。難燃材採用のケース。防塵構造。強制開離機構。フラックスの侵入をシャットアウト。スナップイン取付け。マイクロスイッチ機構を採用。タブ#187兼用端子。
- 機能動作
- OFF-ON
ロックタイプ
- 用途
- 通信機器・無線応用装置・電子計測器・オートメーション機器・事務用機器・民生用電子機器等
- 種類
- 非照光式
- 使用温度範囲(℃)
- -10～70
- 定格
- 区分/TV-5適合
- ボタン形状
- 角
- 端子形状
- はんだ端子(タブ端子#187としても使用可能)
- 耐電圧
- AC2000 (端子・端子間) ・AC 4000 (端子・アース間)
- 動作方式
- ロック
- 耐熱性
- はんだごてをご使用の場合 温度350℃以下 3秒以内
- ハウジング
- バリアタイプ
- 絶縁抵抗(MΩ)
- 1000以上(DC500V)
- 接触抵抗(mΩ)
- 20以下(DC5V 1Aにて)
- 機械的開閉耐久性
- 25000回以上
- 電気的開閉耐久性
- 25000回以上
- 操作部形状
- ボタンタイプ
- 回路
- 2極単投
- 電流容量
- 10A 125V AC・10A 250V AC
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
