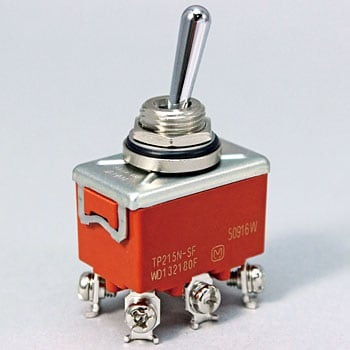

トグルスイッチ

トグルスイッチ パナソニック(Panasonic) トグルスイッチ パナソニック(Panasonic) トグルスイッチ パナソニック(Panasonic) トグルスイッチ パナソニック(Panasonic) トグルスイッチ パナソニック(Panasonic) トグルスイッチ パナソニック(Panasonic) トグルスイッチ パナソニック(Panasonic) トグルスイッチ パナソニック(Panasonic)
(10件のレビュー)

負荷抵抗
(ランプ負荷<白熱球>突入電流 40A以下)400W 100V AC、800W 200V AC、7A 30V DC
(モータ負荷)400W 125V(単相)、550W 250V(単相)、750W 250V(3相)
保護構造IP67 定格15A 250V AC/0.5A 250V DC/0.9A 125V DC/15A 30V DC 絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて) 使用周囲温度(℃)-25~70(ただし氷結・結露なきこと) 寿命- 接点材質AgZnO系合金 定格抵抗負荷電流(A)15 250V AC、0.5 250V DC、0.9 125V DC、15 30V DC 定格誘導負荷電流(A)15 250V AC(力率 0.6)、0.3 250V DC(時定数 8ms)、0.5 125V DC(時定数 8ms)、15 30V DC(時定数 8ms) 機械的寿命5万回以上(開閉頻度20回/分) ON-OFF、ON-ON、 ON-OFF-ON、 3万回以上(開閉頻度20回/分) ON-(ON)、(ON)-OFF-(ON)、 ON-OFF-(ON) 強度(ハンドル<静荷重>)112.7N 1分間(操作方向)、(端子<静荷重>)24.5N 1分間 耐振性複振幅1.5mm 振動数10~55Hzで接点開離が1ms以下 耐電圧(V)AC1500 1分間 (検知電流 10mA) 内容量1個
お気に入りに追加
20件中 1~20件 各品番毎の詳細は注文コードをクリックしてください
注文コード 接触抵抗(mΩ) 参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
85936523 WD101180F 単極単投 はんだ端子 ON-OFF パネル防水タイプ 初期10以下(DC2~4V 1A電圧降下法による)
530
499
549 (税込)
当日出荷
85936453 WD111180F 単極双投 はんだ端子 ON-ON パネル防水タイプ 初期10以下(DC2~4V 1A電圧降下法による)
550
539
593 (税込)
当日出荷
85936593 WD121180F 2極単投 はんだ端子 ON-OFF パネル防水タイプ 初期10以下(DC2~4V 1A電圧降下法による)
760
699
769 (税込)
当日出荷
85936654 WD131180F 2極双投 はんだ端子 ON-ON パネル防水タイプ 初期10以下(DC2~4V 1A電圧降下法による)
785
739
813 (税込)
当日出荷
85936444 WD102180F 単極単投 ネジ端子 ON-OFF パネル防水タイプ 初期10以下(DC2~4V 1A電圧降下法による)
550
539
593 (税込)
当日出荷
85936672 WD112180F 単極双投 ネジ端子 ON-ON パネル防水タイプ 初期10以下(DC2~4V 1A電圧降下法による)
580
549
604 (税込)
当日出荷
85936681 WD112280F 単極双投 ネジ端子 ON-OFF-ON パネル防水タイプ 初期10以下(DC2~4V 1A電圧降下法による)
610
579
637 (税込)
当日出荷
85936645 WD122180F 2極単投 ネジ端子 ON-OFF パネル防水タイプ 初期10以下(DC2~4V 1A電圧降下法による)
835
779
857 (税込)
当日出荷
85936767 WD132180F 2極双投 ネジ端子 ON-ON パネル防水タイプ 初期10以下(DC2~4V 1A電圧降下法による)
885
819
901 (税込)
当日出荷
85936715 WD132280F 2極双投 ネジ端子 ON-OFF-ON パネル防水タイプ 初期10以下(DC2~4V 1A電圧降下法による)
900
879
967 (税込)
当日出荷
85936584 WD102181F 単極単投 ネジ端子 ON-OFF 端子シールタイプ 初期10以下(DC2~4V 1A電圧降下法による)
730
699
769 (税込)
当日出荷
85936365 WD101182F 単極単投 はんだ端子 ON-OFF シールタイプリード線付 シールタイプリード線付初期30以下(DC2~4V 1A電圧降下法によるリード線先端にて)
1,650
1,590
1,749 (税込)
当日出荷
85936697 WD131182F 2極双投 はんだ端子 ON-ON シールタイプリード線付 シールタイプリード線付初期30以下(DC2~4V 1A電圧降下法によるリード線先端にて)
2,250
1,990
2,189 (税込)
47日以内出荷

返品不可
85936706 WD131282F 2極双投 はんだ端子 ON-OFF-ON シールタイプリード線付 シールタイプリード線付初期30以下(DC2~4V 1A電圧降下法によるリード線先端にて)
2,250
1,990
2,189 (税込)
47日以内出荷

返品不可
85936663 WD111280F 単極双投 はんだ端子 ON-OFF-ON パネル防水タイプ 初期10以下(DC2~4V 1A電圧降下法による)
580
549
604 (税込)
欠品中

返品不可
85936751 WD131280F 2極双投 はんだ端子 ON-OFF-ON パネル防水タイプ 初期10以下(DC2~4V 1A電圧降下法による)
810
749
824 (税込)
欠品中

返品不可
85936873 WD111481F 単極双投 はんだ端子 -OFF- 端子シールタイプ 初期10以下(DC2~4V 1A電圧降下法による)
1,020
949
1,044 (税込)
欠品中

返品不可
85936374 WD111182F 単極双投 はんだ端子 ON-ON シールタイプリード線付 シールタイプリード線付初期30以下(DC2~4V 1A電圧降下法によるリード線先端にて)
1,750
1,690
1,859 (税込)
取扱停止中

返品不可
85936383 WD111282F 単極双投 はんだ端子 ON-OFF-ON シールタイプリード線付 シールタイプリード線付初期30以下(DC2~4V 1A電圧降下法によるリード線先端にて)
1,750
1,690
1,859 (税込)
欠品中

返品不可
85936575 WD121182F 2極単投 はんだ端子 ON-OFF シールタイプリード線付 シールタイプリード線付初期30以下(DC2~4V 1A電圧降下法によるリード線先端にて)
2,000
1,990
2,189 (税込)
欠品中

返品不可
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 10
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
宮地電機株式会社 様 2020-01-31
用途:
自家用車の作業灯に使用
対象商品:
85936365

自家用車の屋外作業灯のON・OFFスイッチとして使用。
アナログ世代の為、プッシュ式スイッチでは節度が感じれないので。

1人が参考にしています
有限会社・有無塾 様 2018-08-06
用途:
ステレオアンブの電源スイッチ
対象商品:
85936593

トグルスイッチは他社てせもJIS規格で製造されていてると思うので別段良かったとも無いが簡単に入手出来るのが大変便利。

アドテックシステム合資会社 様 2018-11-12
用途:
電動式消毒器のスイッチ交換
対象商品:
85936444

電動式消毒器のスイッチが経年劣化により接触不良を起こしていたため交換した。今まで騙しだまし使用してきましたが、交換後の操作感が滑らかで満足しています。

1人が参考にしています
2018-05-24
用途:
故障交換
対象商品:
85936444

可搬型排水ポンプのSW(他社)が不良になり交換しました。分解したらSW内部に泥水の様なボミが堆積全く通電しなくなってました。そこで今回防水キャップも同時購入使ってみる事にしたいと思います。

グリーンファーム矢部 様 2016-12-06
用途:
農作業機のスイッチ
対象商品:
85936444

簡単な部品なのにどこにもない事実、ネットで注文出来て助かります。

2017-08-16
用途:
極性切り替え用
対象商品:
85936715

商品に不満があるわけでは無い。ただ、2ヶ月近くの納期商品をポチしてしまった。受注後の変更は出来ずさりとてダブることになるので別途購入しに行くわけにも行けず、切り替えも出来ず。トホホです。モノタロウではあまりにも長い納期商品が平然と並んでいるので気をつけよう。と。

3人が参考にしています
2016-01-29
用途:
MYリレーのソケット固定用
対象商品:
85936751

適切な在庫管理が必要である。納期に3か月ほどかかると言われ、びっくり。これでは、使い物にならない。保守面でも使えない。今後、他社を使うことになるだろう。

1人が参考にしています
MonotaROからの回答

ご期待に沿えず誠に申し訳ございませんでした。

株式会社 岩橋商店 様 2016-07-08
用途:
スイッチ交換
対象商品:
85936444

同等品のスイッチ交換をしました。
大変良い品物でした。

すべてのレビューを表示(満足度別に絞り込む)

よくあるご質問(FAQ)

ご質問件数: 1
ご質問は製品仕様に関する内容に限らせて頂きます。 この商品について質問する
質問:
製品の安全データシート(SDS)や有害物質使用制限に関するデータ(RoHS)等の書面が必要ですがどうすれば良いですか。
回答:
お手数ですが下記URLのお問合せフォームよりご依頼ください。
お問合せ種類 *必須の中から必要な書類をお選びご依頼ください。

https://help.monotaro.com/app/ask

書類名)
1:SDS(MSDS)
2:RoHS(2)
3:非該当証明書
4:ChemSHERPA
5:その他(ミルシート・出荷証明書)
2022-04-04
