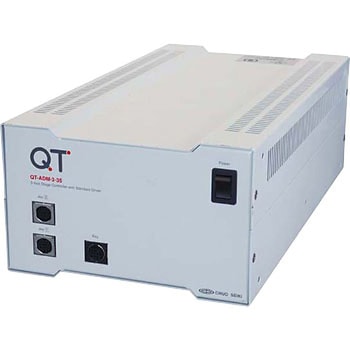

3軸コントロールドライバ(0.35A/相)
電源電圧AC90～240V 50/60Hzの3軸コントローラドライバ(0.35A/相)です。
標準添付の専用アプリケーションソフトで作成したプログラムを記憶し、コントローラ単体での自動運転が可能です。
パソコン用インターフェースとして、RS-232C、Ethernet(LAN)を標準搭載しています。
QT-AT(別売り)を併用することで、汎用入出力、駆動パルス出力、移動/ 停止出力、任意ステップパルス出力、内蔵プログラムCH選択入力、駆動パルス入力、移動開始入力、など各種信号入出力により他の機器との接続が可能です。
各軸独立制御、2軸間直線補間移動(AB軸間のみ)が可能です。
台形駆動より滑らかな加速・減速が可能なS字駆動機能を標準搭載しています。
電磁ブレーキ制御機能を装備。QT-BK(別売り)の併用により電磁ブレーキ制御が可能です。
- 仕様
- 【オーバーラン防止】CW/CCWハードリミット、CW/CCWソフトリミット、原点復帰範囲、【バックアップ】フラッシュROMによるバックアップ、【ステップ角】1/1(フルステップ)、1/2(ハーフステップ)の2種類(移動中の切替不可)
- 適合
- メーカー自動ステージ、アクチュエータ ※0.35A/相の5相ステッピングモータ搭載機種
- 質量(kg)
- 5
- 電流(A)
- (駆動)0.35/相
- 制御方式
- 5相ペンタゴン結線バイポーラ定電流方式
- 方式
- (原点復帰)10種類
- 寸法(幅W×奥行D×高さH)(mm)
- 165×300×100(突起部含まず)
- 周波数
- (駆動)10～500000pps(設定周波数ピッチ：1pps)
- 機能
- S字駆動、2軸間直線補間、2軸独立制御、通信回線チェック機能(QT-AKが必要)、メーカー自動ステージの選択機能、内蔵ドライバOFF機能、停止時50%に自動パワーダウン、励磁解除あり(但し、励磁解除を指定した軸は、電磁ブレーキの開放操作ができません)
- 加減速時間
- 1～1000ms
- 表示範囲
- (座標)+99999999～-99999999
- 制御機能
- QT-AK3による手動操作、QT-AJによる手動ジョグ移動、通信(RS-232C、Ethernet)によるリモート制御
- 周囲湿度(%RH)
- 20～80(非結露)
- 通信機能
- RS-232C、Ethernet(LAN)
- 入力電源
- AC90～240V(50/60Hz)
- 周囲温度(℃)
- 10～40
- コマンド
- (制御)QTシリーズ、MSシリーズ上位互換
- プログラム機能
- 標準添付専用アプリケーションソフトによるプログラムの書込み、吸い出し、実行機能、操作ボックス(QT-AK)による簡易ティーチング機能
- 入出力
- (外部)汎用入力4点、汎用出力4点、プログラムCH選択入力4点、駆動パルス入力、移動開始入力、プログラム開始入力、駆動パルス出力、移動/停止出力、任意ステップパルス出力(外部入出力を使用するには別売のQT-ATが必要)
- 最大出力パルス
- 199999998パルス(1回)
- RoHS指令(10物質対応)
- 対応
- 制御軸数
- 3軸(ドライバ内蔵)
- 内容量
- 1個
