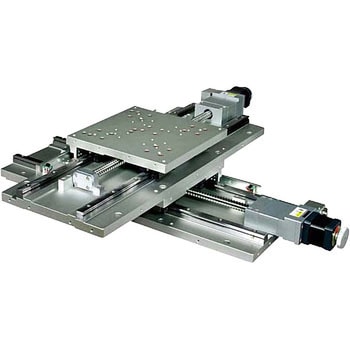

X・Yステージ(ねじリード5mm)
移動ガイドにボールウェイを使用した長作動自動XYステージです。
各種センサ、ワークの自動位置決め用途に使用できます。
原点前センサおよびリミットセンサは位置の調整が可能です。
ステッピングモーターαSTEPの採用により応答性の高い、高速な位置決めが可能です。
ステッピングモーターα用ドライバ(オリエンタルモーター社製)が付属します。
種類xyステージ
テーブル長さ(mm)200
テーブル幅(mm)200
耐荷重(N)392
送り方式送りねじ
移動ガイドボールウェイ
仕様(送りねじ)ボールねじ
表面処理(テーブル)白アルマイト梨地
繰返し精度(mm)±0.002
センサー原点センサ/ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ(bar)原点前・リミットセンサ/ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
RoHS指令(10物質対応)対応
移動方向XY軸2方向
送りねじリード(mm)5
ロストモーション(mm)0.005
材質(テーブル)アルミ合金
内容量1個
注意
※最高速度はステッピングモーターαSTEP用ドライバの速度フィルタ(時定数)の初期値によるものです。お客様にて速度フィルタを変更される場合には取扱説明書をお読みください。
