Xステージ (ねじリード5mm)

Name: Xステージ (ねじリード5mm)
Brand: 中央精機

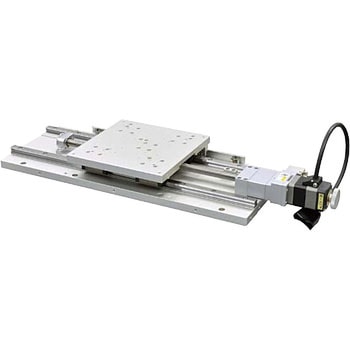

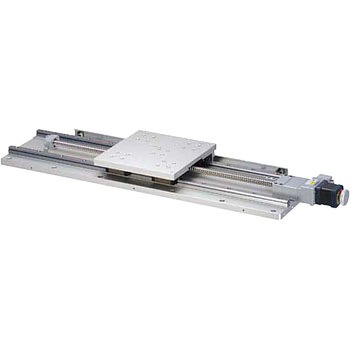

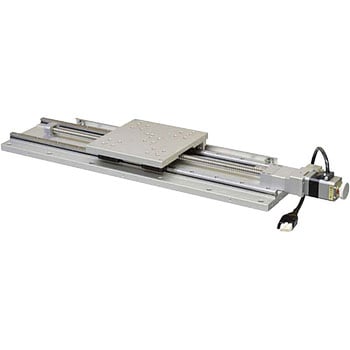

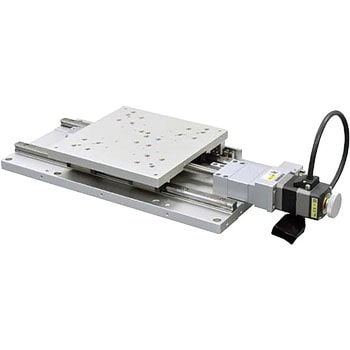

移動ガイドにボールウェイを使用した長作動自動ステージです。
各種センサ、ワークの自動位置決め用途に使用できます。
原点前センサおよびリミットセンサは位置の調整が可能です。
ステッピングモーターαSTEPの採用により応答性の高い、高速な位置決めが可能です。
ステッピングモーターα用ドライバ(オリエンタルモーター社製)が付属します。

種類Xステージテーブル長さ(mm)200 テーブル幅(mm)200 耐荷重(N)490 送り方式送りねじ移動ガイドボールウェイ仕様(送りねじ)ボールねじ表面処理(テーブル)白アルマイト梨地繰返し精度(mm)±0.002 センサー原点センサ/ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ(bar)原点前・リミットセンサ/ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ RoHS指令(10物質対応)対応移動方向X軸1方向送りねじリード(mm)5 ロストモーション(mm)0.005 材質(テーブル)アルミ合金内容量1個

注意

※最高速度はステッピングモーターαSTEP用ドライバの速度フィルタ(時定数)の初期値によるものです。お客様にて速度フィルタを変更される場合には取扱説明書をお読みください。

お気に入りに追加

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 ALS-220-C5P ALS-230-C5P ALS-250-C5P ALS-H220-C5P ALS-H230-C5P ALS-H250-C5P	ストローク(X距離)(mm) 選択解除 ±100 ±150 ±250	質量(kg) 選択解除 9 10.5 13	分解能選択解除 0.005mm 0.01mm	移動精度(mm) 選択解除真直度(水平・垂直)0.01、ヨーイング30sec、ピッチング50sec 真直度(水平・垂直)0.02、ヨーイング35sec、ピッチング60sec 真直度(水平・垂直)0.025、ヨーイング35sec、ピッチング70sec	モーメント剛性(sec/N・cm) 選択解除ヨー剛性：0.02、ピッチ剛性：0.02、ロール剛性：0.02 ヨー剛性：0.2、ピッチ剛性：0.2、ロール剛性：0.2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
88971285	ALS-220-C5P	±100	9	0.01mm	真直度(水平・垂直)0.01、ヨーイング30sec、ピッチング50sec	ヨー剛性：0.02、ピッチ剛性：0.02、ロール剛性：0.02	￥360,000	￥349,800	￥349,800	￥384,780 （税込）	60日以内出荷メーカー直送返品不可代引不可
88971303	ALS-230-C5P	±150	10.5	0.01mm	真直度(水平・垂直)0.02、ヨーイング35sec、ピッチング60sec	ヨー剛性：0.02、ピッチ剛性：0.02、ロール剛性：0.02	￥400,000	￥389,800	￥389,800	￥428,780 （税込）	60日以内出荷メーカー直送返品不可代引不可
88971321	ALS-250-C5P	±250	13	0.01mm	真直度(水平・垂直)0.025、ヨーイング35sec、ピッチング70sec	ヨー剛性：0.02、ピッチ剛性：0.02、ロール剛性：0.02	￥450,000	￥429,800	￥429,800	￥472,780 （税込）	60日以内出荷メーカー直送返品不可代引不可
22158754	ALS-H220-C5P	±100	9	0.005mm	真直度(水平・垂直)0.01、ヨーイング30sec、ピッチング50sec	ヨー剛性：0.2、ピッチ剛性：0.2、ロール剛性：0.2	￥510,000	￥499,800	￥499,800	￥549,780 （税込）	60日以内出荷メーカー直送返品不可代引不可
22158763	ALS-H230-C5P	±150	10.5	0.005mm	真直度(水平・垂直)0.02、ヨーイング35sec、ピッチング60sec	ヨー剛性：0.2、ピッチ剛性：0.2、ロール剛性：0.2	￥550,000	￥529,800	￥529,800	￥582,780 （税込）	60日以内出荷メーカー直送返品不可代引不可
22158772	ALS-H250-C5P	±250	13	0.005mm	真直度(水平・垂直)0.025、ヨーイング35sec、ピッチング70sec	ヨー剛性：0.2、ピッチ剛性：0.2、ロール剛性：0.2	￥600,000	￥599,800	￥599,800	￥659,780 （税込）	60日以内出荷メーカー直送返品不可代引不可
