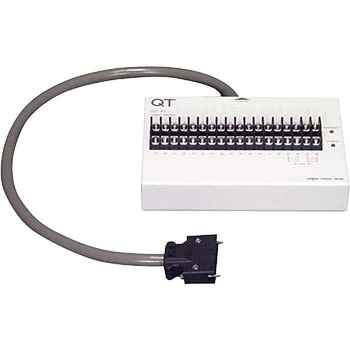

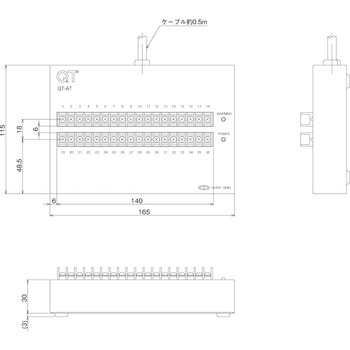

アイソレーションインターフェース
2軸および3軸のQT-Aシリーズと外部機器を絶縁接続するためのインターフェースボックスです。
コントローラQT-Aシリーズと外部機器を絶縁接続することで、ノイズによる影響を軽減することが可能です。
入出力は端子台構造となっているため、半田付けが不要で、外部機器を容易に配線接続することができます。
仕様
【外部電源電圧範囲】DC5～24V
【外部電源の接続条件】最大24V+5%以内、電流容量：1A以上、許容リップル電圧：400mVp-p以下でサージ等が無いこと(これらの条件全て満たされないと破損する場合があります)
【コントローラとの絶縁】フォトカプラによる絶縁
適合QT-ADM2、QT-ADM2-35、QT-AMH2、QT-AMH2-35、QT-ADM3、QT-ADM3-35専用
質量(kg)1
電流(A)(最大出力信号)0.05
電圧(V)(最大入力信号)DC24(ただし外部電源電圧と同じ電圧まで(外部電源電圧が5の時は、最大入力信号電圧も5となります))、(最大出力信号)DC24
外部出力汎用出力4点、駆動パルス出力、移動/停止出力、任意ステップパルス出力、プログラム動作/終了出力
周囲湿度(%RH)20～80(非結露)
周囲温度(℃)10～40
外部入力汎用入力4点、プログラムCH選択入力4点、駆動パルス入力、移動開始入力、プログラム開始/停止入力
RoHS指令(10物質対応)対応
回路構成(信号入力)フォトカプラ、(信号出力)シンクオープンコレクタ
内容量1個
【外部電源の接続条件】最大24V+5%以内、電流容量：1A以上、許容リップル電圧：400mVp-p以下でサージ等が無いこと(これらの条件全て満たされないと破損する場合があります)
【コントローラとの絶縁】フォトカプラによる絶縁
注意
※他社製コントローラや他機種への接続、及び、単体での使用はできません。
