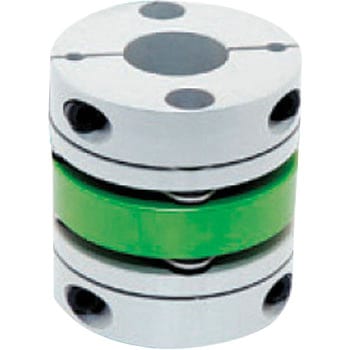

ディスクカップリング



ディスクカップリング 5.00 (2件の商品レビュー)

補修不要で優れた耐油性、金属一体型構造。
高ねじり剛性を持った形状、バックラッシュ0で半永久的な寿命。
偏角、偏心、エンドプレイのミスアライメントを吸収。
低慣性、高精密位置制御システム、正転および逆転の特性が同一。
用途
サーボモーター、精密モーター、ステッピングモーター、動力計ドライバー、遠心分離機、複写機、情報・通信・音響機器など
種類
ディスクタイプ
ミスアライメント 偏角(°)
1.5
材質(本体)
アルミニウム合金
材質(ディスク)
ステンレス
仕上
[ハブ/プレート]超ジュラルミンアルマイト処理
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
22 件中 1 - 22 件
注文
コード

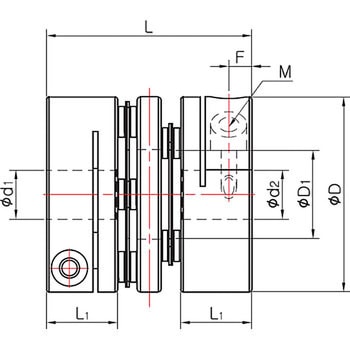

品番
軸穴径d1(Φmm)
軸穴径d2(Φmm)
外径D(Φmm)
全長L(mm)
最高回転数(min-1[r.p.m])
許容トルク(N・m)
ミスアライメント 偏芯(mm)
寸法D1(Φmm)
寸法L1(mm)
寸法F(mm)
締結ボルトM
締付トルク(N・m)
常用トルク(N・m)
ねじり剛性(N・m/rad)
慣性モーメント(kg・m2)
ミスアライメント エンドプレイ(mm)
質量(g)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
89326553 SDWA-22C-4×8 4 8 22.2 25 10000 2.2 0.12 9 8.7 2.8 M2.6 1 1.1 400 1.3×10-6 ±0.2 18 オープン
¥1,690 1 ¥1,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
89326562 SDWA-22C-5×6 5 6 22.2 25 10000 2.2 0.12 9 8.7 2.8 M2.6 1 1.1 400 1.3×10-6 ±0.2 18 オープン
¥1,690 1 ¥1,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
89326571 SDWA-22C-5×8 5 8 22.2 25 10000 2.2 0.12 9 8.7 2.8 M2.6 1 1.1 400 1.3×10-6 ±0.2 18 オープン
¥1,690 1 ¥1,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
89326587 SDWA-22C-6×6.35 6 6.35 22.2 25 10000 2.2 0.12 9 8.7 2.8 M2.6 1 1.1 400 1.3×10-6 ±0.2 18 オープン
¥1,690 1 ¥1,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
89326596 SDWA-22C-6×8 6 8 22.2 25 10000 2.2 0.12 9 8.7 2.8 M2.6 1 1.1 400 1.3×10-6 ±0.2 18 オープン
¥1,690 1 ¥1,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
89326605 SDWA-22C-8×8 8 8 22.2 25 10000 2.2 0.12 9 8.7 2.8 M2.6 1 1.1 400 1.3×10-6 ±0.2 18 オープン
¥1,690 1 ¥1,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
89326614 SDWA-26C-5×6 5 6 26.6 32.5 10000 3 0.15 12.2 10.6 3.4 M3 1.7 1.5 600 3.4×10-6 ±0.3 34 オープン
¥1,790 1 ¥1,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
89326623 SDWA-26C-5×8 5 8 26.6 32.5 10000 3 0.15 12.2 10.6 3.4 M3 1.7 1.5 600 3.4×10-6 ±0.3 34 オープン
¥1,790 1 ¥1,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
89326632 SDWA-26C-6×6.35 6 6.35 26.6 32.5 10000 3 0.15 12.2 10.6 3.4 M3 1.7 1.5 600 3.4×10-6 ±0.3 34 オープン
¥1,790 1 ¥1,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
89326641 SDWA-26C-6×8 6 8 26.6 32.5 10000 3 0.15 12.2 10.6 3.4 M3 1.7 1.5 600 3.4×10-6 ±0.3 34 オープン
¥1,790 1 ¥1,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
89326657 SDWA-26C-6.35×8 6.35 8 26.6 32.5 10000 3 0.15 12.2 10.6 3.4 M3 1.7 1.5 600 3.4×10-6 ±0.3 34 オープン
¥1,790 1 ¥1,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
89326666 SDWA-26C-8×8 8 8 26.6 32.5 10000 3 0.15 12.2 10.6 3.4 M3 1.7 1.5 600 3.4×10-6 ±0.3 34 オープン
¥1,790 1 ¥1,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
89326675 SDWA-26C-8×10 8 10 26.6 32.5 10000 3 0.15 12.2 10.6 3.4 M3 1.7 1.5 600 3.4×10-6 ±0.3 34 オープン
¥1,790 1 ¥1,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
89326684 SDWB-31C-8×10 8 10 31.8 38.5 9000 6 0.15 14.4 11.6 3.7 M3 1.7 3 1300 7.5×10-6 ±0.4 52 オープン
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
89326693 SDWB-31C-8×14 8 14 31.8 38.5 9000 6 0.15 14.4 11.6 3.7 M3 1.7 3 1300 7.5×10-6 ±0.4 52 オープン
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
89326702 SDWB-31C-10×10 10 10 31.8 38.5 9000 6 0.15 14.4 11.6 3.7 M3 1.7 3 1300 7.5×10-6 ±0.4 52 オープン
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
89326711 SDWB-31C-10×12 10 12 31.8 38.5 9000 6 0.15 14.4 11.6 3.7 M3 1.7 3 1300 7.5×10-6 ±0.4 52 オープン
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
89326727 SDWB-31C-10×14 10 14 31.8 38.5 9000 6 0.15 14.4 11.6 3.7 M3 1.7 3 1300 7.5×10-6 ±0.4 52 オープン
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
89326736 SDWB-31C-12×14 12 14 31.8 38.5 9000 6 0.15 14.4 11.6 3.7 M3 1.7 3 1300 7.5×10-6 ±0.4 52 オープン
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
89326745 SDWC-39C-10×14 10 14 39 45 8000 10 0.18 17 13.7 4.3 M4 3.5 5 1800 2.4×10-5 ±0.4 110 オープン 取扱停止中
返品不可
89326754 SDWC-39C-12×14 12 14 39 45 8000 10 0.18 17 13.7 4.3 M4 3.5 5 1800 2.4×10-5 ±0.4 110 オープン 取扱停止中
返品不可
89326763 SDWC-39C-15×15 15 15 39 45 8000 10 0.18 17 13.7 4.3 M4 3.5 5 1800 2.4×10-5 ±0.4 110 オープン 取扱停止中
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 2 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: FRP板CNC加工 CNCルーター修理

今迄のカップリングはでは加工精度が今一でよく調べたら樹脂の反発が原因でしたので
ディスクカップリングに交換しました流石にダイレクトに動き停止位置の繰り返し精度が
出る様に成り加工精度が向上しました

価格がとても気に入った新しいCNCルータを又作るので又買います

これは注文コード 89326684 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-04-16]

満足度: 5

用途: 製作時使用。

問題なく使用出来ています。配送がもう少し早いといいなと思います。

これは注文コード 89326587 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-03-11]
