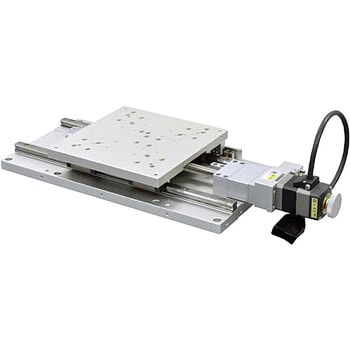

Xステージ 中精度、長作動タイプ
移動ガイドにボールウェイを使用した長作動自動ステージです。
各種センサ、ワークの自動位置決め用途に使用できます。
原点前センサおよびリミットセンサは位置の調整が可能です。
ステッピングモーターαSTEPの採用により応答性の高い、高速な位置決めが可能です。
ステッピングモーターα用ドライバ(オリエンタルモーター社製)が付属します。
種類Xステージテーブル長さ(mm)200テーブル幅(mm)200耐荷重(N)490送り方式送りねじ移動ガイドボールウェイ仕様(送りねじ)ボールねじ表面処理(テーブル)白アルマイト梨地繰返し精度(mm)±0.002センサー原点センサ/ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ(bar)原点前・リミットセンサ/ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサRoHS指令(10物質対応)対応移動方向X軸1方向送りねじリード(mm)2ロストモーション(mm)0.002材質(テーブル)アルミ合金内容量1個
注意
※最高速度はステッピングモーターαSTEP用ドライバの速度フィルタ(時定数)の初期値によるものです。お客様にて速度フィルタを変更される場合には取扱説明書をお読みください。メカニカル部品 の新着商品
