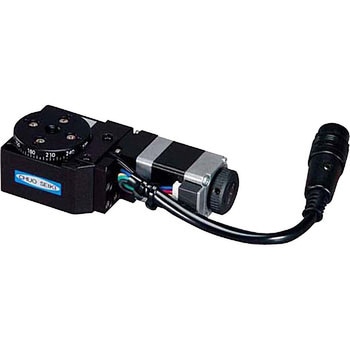

小型回転ステージ
20mm角の5相ステッピングモータを採用した小型の自動ステージです。
移動ガイドにアンギュラベアリングを使用しています。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
- 種類
- 回転ステージ
- 耐荷重(N)
- 19.6
- 移動ガイド
- ボールベアリング
- 仕様
- (心振れ)0.02mm
- 質量(kg)
- 0.18
- 表面処理
- (テーブル)黒アルマイト梨地
- センサー
- 原点センサ/ノーマルオープン接点(メイク接点、A接点)動作、ホールIC
- 分解能
- 0.015°
- 平行度(mm)
- 0.075
- 適合ケーブル
- ACB-STS2
- RoHS指令(10物質対応)
- 対応

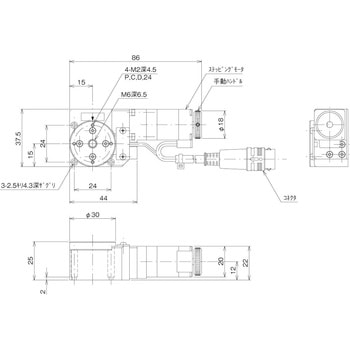

- ステージ寸法(mm)
- Φ30
- 移動方向
- 回転方向
- 面振れ(mm)
- 0.06
- 使用モータ
- PK513PB相当(5線式ペンタゴン結線、0.35A/相)
- 移動量(°)
- 360
- 位置決め精度(°)
- 0.18
- ロストモーション(°)
- 0.02
- 最高速度(°/s)
- 75(5000pps時)
- 繰返し精度(°)
- ±0.003
- 材質(テーブル)
- アルミ合金
- 内容量
- 1個
