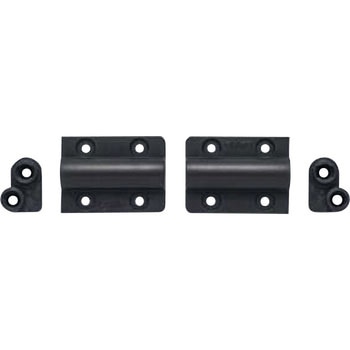

ダンパーヒンジ HG-JHM9-S型 側面付き
装置の小型蓋などに最適なインセット仕様のダンパーヒンジです。
両方向性ダンパーを使用しているため、上蓋用・上開き用・下開き用・下蓋用として使用できます。
- 用途
- 会議テーブル用配線孔の小型蓋、機械装置の小型カバーなど
- 材質
- ブラケット：ポリアセタール、受座：PBT樹脂
- 仕様
- 使用温度：0 ℃～40 ℃
- 幅(mm)
- 32
- 厚さ(mm)
- 4
- 全長(mm)
- 43
- 取付
- 側面
- 質量(g)
- 29
- 種類
- 特殊型
- トルク(N・m)
- 5.4～8.6/ペア
- ねじ穴数
- 6
- 開き角度(度)
- 105
- 穴径(mm)
- 3.5
- 内容量
- 1個
注意
受座は左右の勝手違いがあります。トルク範囲は、蓋(扉)1枚に対してヒンジを左右1セット使用した場合の値です。
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
蓋(扉)を閉じた位置で保持するための、受けなどを設けてください。
