スガツネ(LAMP)

ディテントトルクヒンジ HG-DTB型

ディテントトルクヒンジ HG-DTB型 スガツネ(LAMP) ディテントトルクヒンジ HG-DTB型 スガツネ(LAMP) ディテントトルクヒンジ HG-DTB型 スガツネ(LAMP) ディテントトルクヒンジ HG-DTB型 スガツネ(LAMP) ディテントトルクヒンジ HG-DTB型 スガツネ(LAMP)
(2件のレビュー)

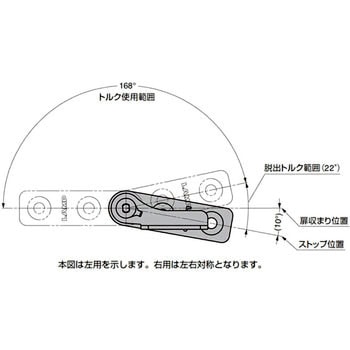

閉まり際にトルクを解放するため、反動(スプリングバック)が起きないトルクヒンジです。

用途カバー付の小型装置、折りたたみ式の機械など。 材質ベース,ブラケット,プレート]ステンレス鋼(SUS304)/光沢バレル研磨、[シャフト]ステンレス鋼(SUS303)、[摩擦板,カムA,カムB,皿ばね]ステンレス鋼 仕様使用温度:0 ℃〜40 ℃ 種類特殊形状 仕上光沢バレル研磨 内容量1個
注意
※同じトルク値のヒンジを左右セットでお使いください。
※ヒンジ同士の軸心を水平にし、ずれないように取り付けてください。
お気に入りに追加
4件中 1〜4件 各品番毎の詳細は注文コードをクリックしてください
注文コード
幅W(mm)
長さL(mm)
質量(g)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
08525247 HG-DTB4-R 33 16 22 右用 0.4±20%(4.08±20%)
1,050
999
1,099 (税込)
欠品中
08525256 HG-DTB4-L 33 16 22 左用 0.4±20%(4.08±20%)
1,050
999
1,099 (税込)
当日出荷
08525265 HG-DTB8-R 33 16 23 右用 0.8±20%(8.16±20%)
1,260
1,190
1,309 (税込)
当日出荷
08525274 HG-DTB8-L 33 16 23 左用 0.8±20%(8.16±20%)
1,260
1,190
1,309 (税込)
当日出荷
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

商品説明動画

LAMP ディテントトルクヒンジ HG-DTB型

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 2
毎月抽選で 1,000名様プレゼントがあたる! 商品レビューを投稿する
2020-03-13
用途:
上下開きカバー開閉用ヒンジ

単体で感触を確認した時は固いと感じたのですが、実際に取り付けると、てこの原理で開閉トルク良い具合になりました。
カバー(200*200 t10 PL-PEM製)もしっかり任意の位置でキープ出来てました。

ディフロンティア株式会社 様 2017-07-09
用途:
軽量 跳ね上げ扉のヒンジ
対象商品:
08525247

バックトルクの解消を目的としている構造が、弱いロック機構も兼ねているので部品点数削減に貢献している。他のシリーズと互換のあるピッチだったので、扉の重量が想定外だったときに直ぐに代替が効くのが良い。アクリル扉向けにもっとトルクの弱いものがあると嬉しい。
