早押し判定2

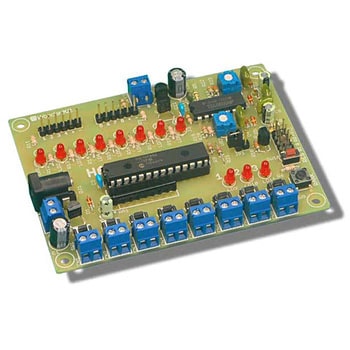

クイズ番組などで見られる「早押しクイズ」を再現できるキット。
8個のうちのスイッチが一番早く押されたかを判定するための基板です。
早く押されたスイッチの番号のLEDが点灯し同時に「ピンポン」音を鳴らします。最大3位までの判定が可能です。
リレードライブ端子付きなので「早押し判定用リレーボード804RY(別売)」を取りつけて回転灯を動かすなども可能です。
最大4枚の基板を連結できるので、8×4=32人のスイッチを判定できます。(連結時判定は1位のみ)
種類工作キット仕様順位判定/1～3位(RANKボタンで表示切替え)、出力音種/ピンポン音(ピン音、ポン音別に音程調整可)順位判定毎に鳴ります。出力8系統、外部接続端子 論理信号出力(H[+5V]， L=GND)(2.54mmピッチヘッダー6pin×2)表示出力/LED表示8系統 基板上LED表示(Φ3赤)入力8系統、外部接点入力(ねじ止め2Pコネクタ×8)、基板上、テスト用スイッチ×8電源電圧(V)標準DC9～12(6～12可) ※806RY接続時はDC9～12Vが必要です連結数最大4枚(8×4=32人の判定が可能) ※連結モード時は1位しか判定できません動作電流(mA)最大15待機電流約3～5mA音声出力スピーカ出力(8Ω)基板寸法(幅W×奥行D×高さH)(mm)94×67.3×15(ハンダ部も含む)内容量1個
