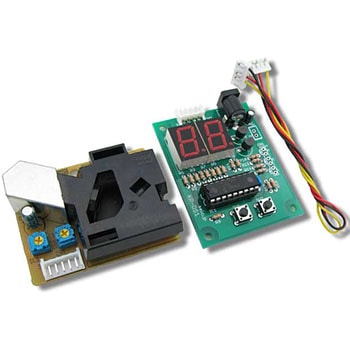

ホコリセンサー基板
ホコリセンサーの出力信号(PWM)を受け、運用可能な状態に処理、変換する信号処理ボードです。
ホコリの検出は空中浮遊するホコリに光線を当てて、散乱する光を、フォトデテクタで検出しています。
平均化時間の測定結果を1秒毎に2桁のLEDに粉塵量を%数値で表示します。10%以下の場合は小数点以下の数値も表示できます。
汎用の警報端子を3組装備し、LED表示や、リレー駆動(ドライバ回路が必要)に利用することができます。また、シリアル出力により、上位システムに信号を伝送することもできます。
種類工作キットセンサーフォトデテクタ出力2桁7セグLED、警報用出力3点、シリアル出力電源電圧(V)DC5動作電流(mA)150付属品専用接続ケーブル(約20cm)、ACアダプター(DC5V 1A 2.1Φセンター(+))基板寸法(幅W×奥行D×高さH)(mm)【ホコリセンサー部】60×44×17(突起物含む)、【表示部基板】48×64×15(突起物含む)内容量1個
注意
※1μm以上の空中浮遊する粒子を検出することができますが、粒子のサイズを特定することはできません。※ACアダプターは必ず、商品添付品をお使いください。トランス式の非安定化タイプは、絶対に使用しないでください。5V出力のスマートフォン用充電器(USBコネクタ出力タイプ)なら容量、定格に置いて殆ど利用できますが、端子形状が、2.1Φプラグ、センター+に変換するコードが必要です。変換ケーブルは市販品を購入してください。
