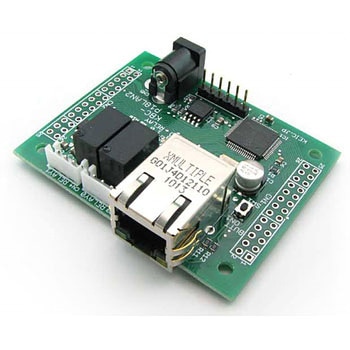

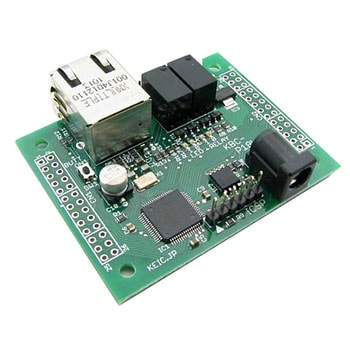

Ethernetコントローラ内蔵CPUボード
Microchip社PIC18F67J60を搭載したEtherネット付きのCPUボードです。
小型のボードサイズながら、リレー2個を搭載し、ホームコントローラの様なネット経由でのスイッチ操作を追加部品なしに実現することもできます。
リレーOFF時の消費電力が1W未満のため、動作より待ち受け時間が長いアプリケーションでも、省エネ化が期待できます。
種類工作キットコネクタ(Ether)RJ-45、ステータス表示LED付き、(I/O)26P×2、(ICSP)Microchip社標準、6P端子(シングルピンヘッダー)規格LANイーサネット/10base-T使用CPUPIC18F67J60-I/PT周波数(MHz)動作/41.666MHz(25MHz 水晶発振より PLL 制御：設定で変更可能)端子(接続)電源入力、リレー接点×2、Etherコネクタ、ICSPコネクタ、I/Oコネクタ、(電源)2.1ΦDCジャックまたはヘッダーピンより供給、(リレー接点)NC、NO、COMの3線式30V1Aのスイッチ能力電源電圧(V)DC5+5%、-10%(内部3.3安定化)電流(mA)平均190/Ether接続・リレーOFF・I/O端子未接続時、平均250/Ether接続・リレーON・I/O端子未接続時基板寸法(mm)64×51(突起を含まず)内容量1個
その他機構部品 の新着商品
![ワンタッチ式端子台-DCプラグ 2.1mm(変換プラグ) GB[制御機器]](https://jp.images-monotaro.com/Monotaro3/pi/middle/mono68803659-251222-02.jpg "ワンタッチ式端子台-DCプラグ 2.1mm(変換プラグ) GB[制御機器]")
![ワンタッチ式端子台-DCジャック 2.1mm(変換プラグ) GB[制御機器]](https://jp.images-monotaro.com/Monotaro3/pi/middle/mono68803668-251222-02.jpg "ワンタッチ式端子台-DCジャック 2.1mm(変換プラグ) GB[制御機器]")
カテゴリ
代替相当品
相当品がございます、是非ご確認ください。
| 注文コード | 品番 | 代替品注文コード | 代替品品番 | 商品画像 | 商品名 | ブランド | 内容量 | 価格 | 理由 |
|---|---|---|---|---|---|---|---|---|---|
| 08503775 | KBC-P18LAN | 08503784 | KBC-P18LAN2 |  | Ethernetコントローラ内蔵CPUボード | ケイシーズ | 1個 | ￥7,598 税込￥8,358 | メーカーモデルチェンジ品(後継品)です(詳細・スペック等はご確認下さい) |
