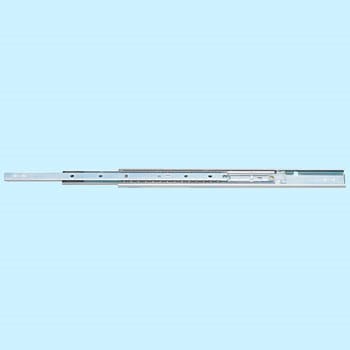

スライドレール C3275
厚み12.7 mmの鋼製スライドレールです。
レール全開状態で固定されます。レバー操作で解除でき、同じレバーでレールを取り外せます。
中間メンバーとインナーメンバーが順序よく開閉するシーケンシャル機構付です。

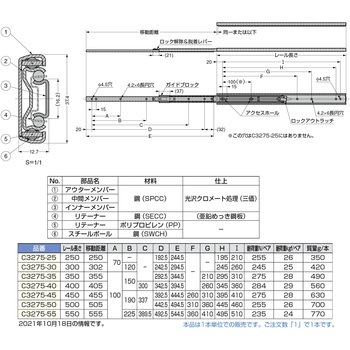

材質/仕上
(アウターレール・インナーレール・中間レール・リテーナー)鋼/光沢クロメート<三価クロム>
(リテーナー)ポリプロピレン/-
(スチールボール)鋼/-
種類スライド形
段数3
材質(レール)鋼(SPCC)
表面処理(レール)光沢クロメート処理(三価)
推奨ねじM4バインドねじ
RoHS指令(10物質対応)対応
内容量1個
(リテーナー)ポリプロピレン/-
(スチールボール)鋼/-
注意
スライドレールはインナーレール、アウターレールを高精度な嵌合で組み合わせていますので、組み合わせを変えないでください。レールは左右共通です。
(耐荷重)引き出し側レールを伸ばした時、レール中央部での静止荷重です。
