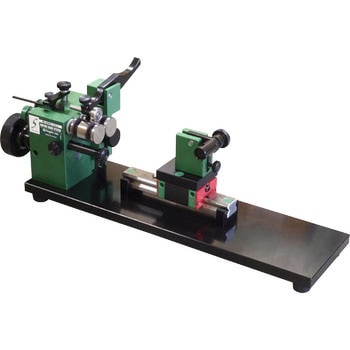

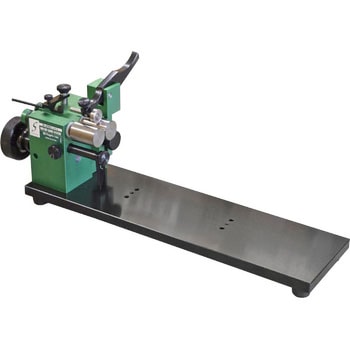

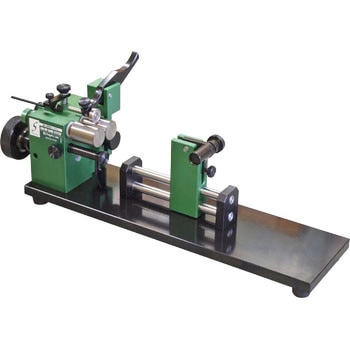

偏心度測定システム
インジケータを取り付けて、偏心度測定が簡単に行えます。
タイミングベルト+プーリーによる駆動システムと、グリップ付ハンドルにより滑らかな回転で測定を行います。
測定器の0セッティングを容易にする角度微動付キャリア。
Z方向の自由な移動が可能で、最適な位置での測定をサポートします。
ワーク前後を押さえるワークストッパー搭載で、軸方向の円周振れ(端面の直角度)測定も可能です。
付属品収納ケース
使用温度範囲(℃)0～40
測定対象外径：Φ4～30mm、長さ：5～80mm、形状：円筒状、基準とする部分がローラーで十分に挟める長さであること
精度(μm)2～3.5以内(※2μm=Φ20mmワーク測定時)
保管温度(℃)-10～50
内容量1台
注意
※インジケータは付属しておりません。※ワーク先端部がメインローラー端面から離れると振れが大きくなり、測定誤差の原因となります。
※非鉄(アルミ)やプラスチックなどの軟材は、外径と長さによっては、たわみが生じて測定誤差が出る可能性があります。
※在庫状況などにより納期が変動する可能性があります。
