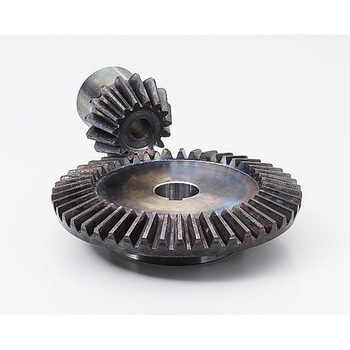

ベベルギヤモジュール2.5 S45C

モジュール2.5 材質S45C RoHS指令(10物質対応)対応内容量1個

14件中 1～14件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 B2.5S15-10 B2.5S15-10H B2.5S15#15H B2.5S18-12 B2.5S18-12H B2.5S18#15H B2.5S36-14 B2.5S36-14H B2.5S36#20H B2.5S36#25H B2.5S45-16 B2.5S45-16H B2.5S45#20H B2.5S45#25H	歯幅b(mm) 選択解除 16.7 19	ハブ外径dh(Φmm) 選択解除 32 36 50 60	キー溝(b2×t2)(mm) 選択解除 5×2.3 6×2.8 8×3.3	基準円直径d(Φmm) 選択解除 37.5 45 90 112.5	歯先円直径da(Φmm) 選択解除 42.74 47.27 90.18 111.6	穴径dd(Φmm) 選択解除 15(H8)20 25	穴長さl(mm) 選択解除 24.5 25 32 38.5	組立距離A(mm) 選択解除 40.67 42.55 64.29 77.93	歯先角ds(Φmm) 選択解除 18.2 21.1 57.5 74.1	全長la(mm) 選択解除 20.41 22.29 22.79 23.32	ハブ長さlh(mm) 選択解除 14 15 17 20.8	全長lw(mm) 選択解除 28.74 29.01 34.97 40.41	歯数選択解除 15 18 36 45	種別選択解除ストレートベベルベベルギヤ	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
45562614	B2.5S15-10 CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	15	ストレートベベル	￥2,800	￥2,398	￥2,398	￥2,638 （税込）	4日以内出荷返品不可
45562623	B2.5S15-10H CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	15	ストレートベベル	￥3,240	￥2,498	￥2,498	￥2,748 （税込）	4日以内出荷返品不可
45562641	B2.5S18-12 CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	18	ストレートベベル	￥3,030	￥2,398	￥2,398	￥2,638 （税込）	4日以内出荷
45562657	B2.5S18-12H CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	18	ストレートベベル	￥3,550	￥2,898	￥2,898	￥3,188 （税込）	4日以内出荷
45562684	B2.5S36-14 CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	36	ストレートベベル	￥5,750	￥4,798	￥4,798	￥5,278 （税込）	4日以内出荷
45562693	B2.5S36-14H CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	36	ストレートベベル	￥6,550	￥5,298	￥5,298	￥5,828 （税込）	4日以内出荷
45562727	B2.5S45-16 CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	45	ストレートベベル	￥7,900	￥5,998	￥5,998	￥6,598 （税込）	4日以内出荷返品不可
45562736	B2.5S45-16H CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	45	ストレートベベル	￥9,090	￥6,998	￥6,998	￥7,698 （税込）	4日以内出荷
05609153	B2.5S15#15H CADデータダウンロード	19	32	5×2.3	37.5	42.74	15(H8)	38.5	77.93	18.2	22.79	20.8	40.41	15	ベベルギヤ	￥3,210				取扱い終了返品不可
05609162	B2.5S18#15H CADデータダウンロード	16.7	36	5×2.3	45	47.27	15(H8)	32	64.29	21.1	20.41	17	34.97	18	ベベルギヤ	￥3,340				取扱い終了返品不可
05609178	B2.5S36#20H CADデータダウンロード	16.7	50	6×2.8	90	90.18	20	25	42.55	57.5	22.29	15	29.01	36	ベベルギヤ	￥6,110				取扱い終了返品不可
05609187	B2.5S36#25H CADデータダウンロード	16.7	50	8×3.3	90	90.18	25	25	42.55	57.5	22.29	15	29.01	36	ベベルギヤ	￥6,110				取扱い終了返品不可
05609196	B2.5S45#20H CADデータダウンロード	19	60	6×2.8	112.5	111.6	20	24.5	40.67	74.1	23.32	14	28.74	45	ベベルギヤ	￥8,440				取扱い終了返品不可
05609205	B2.5S45#25H CADデータダウンロード	19	60	8×3.3	112.5	111.6	25	24.5	40.67	74.1	23.32	14	28.74	45	ベベルギヤ	￥8,440				取扱い終了返品不可
