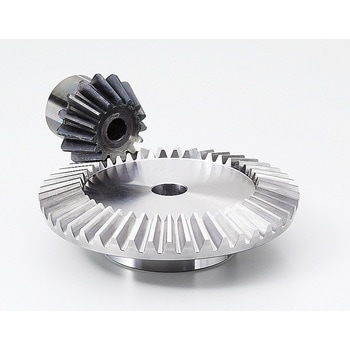

ベベルギヤモジュール3 S45C

モジュール3 材質S45C RoHS指令(10物質対応)対応内容量1個

お気に入りに追加

15件中 1～15件各品番毎の詳細は注文コードをクリックしてください

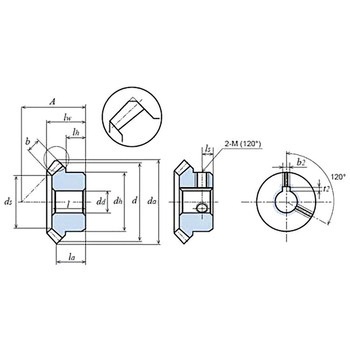

注文コード	品番選択解除 B3S15-12 B3S15-12H B3S15#16H B3S18-15 B3S18-15H B3S18#16H B3S18#20H B3S36-16 B3S36-16H B3S36#25H B3S36#30H B3S45-18 B3S45-18H B3S45#25H B3S45#30H	歯幅b(mm) 選択解除 20 23	ハブ外径dh(Φmm) 選択解除 36 41 60 70	キー溝(b2×t2)(mm) 選択解除 5×2.3 6×2.8 8×3.3	基準円直径d(Φmm) 選択解除 45 54 108 135	歯先円直径da(Φmm) 選択解除 51.29 56.72 108.2 133.9	穴径dd(Φmm) 選択解除 16(H8)20 25 30	穴長さl(mm) 選択解除 31 32 37 42	組立距離A(mm) 選択解除 50.95 52.32 75.27 89.36	歯先角ds(Φmm) 選択解除 20.3 27.4 68.9 88.8	全長la(mm) 選択解除 22.61 23.2 28 30.13	ハブ長さlh(mm) 選択解除 18 19 20.3	全長lw(mm) 選択解除 36.06 36.69 40.06 44.53	歯数選択解除 15 18 36 45	種別選択解除ストレートベベルベベルギヤ	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
05609293	B3S18#20H CADデータダウンロード	20	41	6×2.8	54	56.72	20	37	75.27	27.4	22.61	18	40.06	18	ベベルギヤ	￥4,990	￥3,998	￥3,998	￥4,398 （税込）	4日以内出荷返品不可
05609302	B3S36#25H CADデータダウンロード	20	60	8×3.3	108	108.2	25	31	52.32	68.9	28	19	36.06	36	ベベルギヤ	￥10,870	￥8,498	￥8,498	￥9,348 （税込）	4日以内出荷返品不可
45562921	B3S15-12H CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	15	ストレートベベル	￥4,050	￥3,398	￥3,398	￥3,738 （税込）	4日以内出荷返品不可
45562955	B3S18-15 CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	18	ストレートベベル	￥3,730	￥2,998	￥2,998	￥3,298 （税込）	4日以内出荷返品不可
45562964	B3S18-15H CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	18	ストレートベベル	￥4,240	￥3,500	￥3,500	￥3,850 （税込）	11日以内出荷返品不可
45562991	B3S36-16 CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	36	ストレートベベル	￥8,090	￥5,998	￥5,998	￥6,598 （税込）	4日以内出荷返品不可
45563007	B3S36-16H CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	36	ストレートベベル	￥9,550	￥7,498	￥7,498	￥8,248 （税込）	13日以内出荷返品不可
45563043	B3S45-18H CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	45	ストレートベベル	￥12,390	￥9,998	￥9,998	￥10,998 （税込）	4日以内出荷返品不可
05609275	B3S15#16H CADデータダウンロード	23	36	5×2.3	45	51.29	16(H8)	42	89.36	20.3	23.2	20.3	44.53	15	ベベルギヤ	￥3,650				取扱い終了返品不可
05609284	B3S18#16H CADデータダウンロード	20	41	5×2.3	54	56.72	16(H8)	37	75.27	27.4	22.61	18	40.06	18	ベベルギヤ	￥3,990				取扱い終了返品不可
05609318	B3S36#30H CADデータダウンロード	20	60	8×3.3	108	108.2	30	31	52.32	68.9	28	19	36.06	36	ベベルギヤ	￥8,690				取扱い終了返品不可
05609327	B3S45#25H CADデータダウンロード	23	70	8×3.3	135	133.9	25	32	50.95	88.8	30.13	19	36.69	45	ベベルギヤ	￥11,100				取扱い終了返品不可
05609336	B3S45#30H CADデータダウンロード	23	70	8×3.3	135	133.9	30	32	50.95	88.8	30.13	19	36.69	45	ベベルギヤ	￥11,100				取扱い終了返品不可
45562912	B3S15-12 CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	15	ストレートベベル	￥2,870				取扱い終了返品不可
45563034	B3S45-18 CADデータダウンロード	-	-	-	-	-	-	-	-	-	-	-	-	45	ストレートベベル	￥8,280				取扱い終了返品不可
