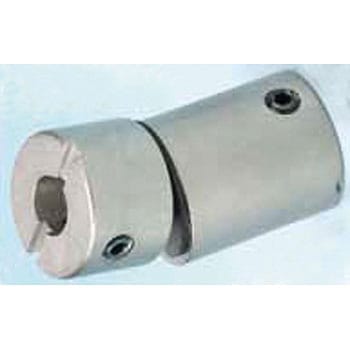

ボールカップリング DBSCタイプ
ユニバーサルジョイントに許容エンドプレイ機能が付いた新しいカップリング

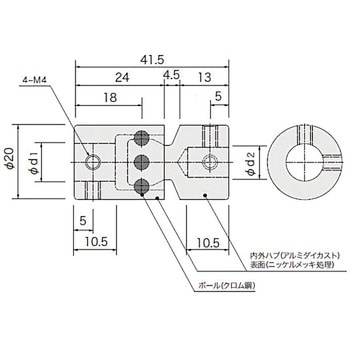

外ハブ、内ハブ、球(複数)の3要素で構成された簡単な構造で低コストを実現
非常時の衝撃トルクにも耐えられる頑丈な構造
左右の穴径がΦ6～Φ12の範囲で、組み合わせを含め自由に選べる
強粘特殊グリースの使用により、1500rpmでも飛散しない
ポンプ、医療器、電動椅子、農機、運搬、建機、ロボット等に
常用トルク(N・m)6
許容偏角(°)15(MAX)
最高回転数(min-1[r.p.m])1500
材質アルミダイカスト
種類ジョイントタイプ
破壊トルク(Nm)(静的)34
ねじ径MM4
締付トルク(N・m)2.5
ねじりばね定数(N・m/rad)750
軸方向変位(mm)偏角5°以下で±2.5、偏角15°では±1
バックラッシ(°)1.2以下
内容量1個
