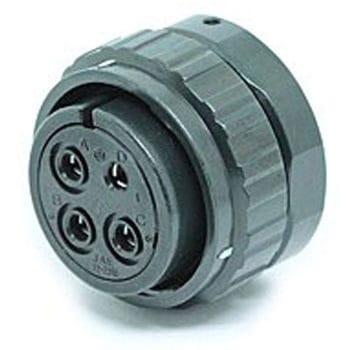

丸型防水コネクタ JL10シリーズ



丸型防水コネクタ JL10シリーズ 商品レビューを投稿する

嵌合方式は、ワンタッチバヨネットロック方式を採用し、見えにくいところ、狭いスペースでも確実に嵌合できます。
嵌合操作性が優れ、嵌合作業の向上(ねじ締め作業の軽減、トルクの管理不要)が図れます。
JL10レセプタクルは、ワンタッチ/ ねじ嵌合兼用です。
ワンタッチ嵌合:JL10プラグ使用時
ねじ嵌合:MIL規格品のMSコネクタ及び弊社汎用型N/MS-A/Bシリーズ、JL04Vシリーズ、JA*AシリーズJ1タイプのプラグ使用時
JL10シリーズのレセプタクル/ プラグの嵌合位置に合マーク(色相:白)があり、嵌合状態の目視確認が可能
アングルプラグのケーブル引出し方向は、45度刻みで任意の8方向へ引出が可能な低背・小型設計
ケーブルクランプはJL04Vと共用
UL、T&#220V認定取得品、IP67の防水・防塵性能、レセプタクルは単体防水構造
耐振性・耐油性に優れた対環境性能
用途
工作機械、サーボモータ、ロボット、半導体製造装置、通信機器、計測機器、放送機器、他
形状
ストレート
種類
丸型
極数
4
仕上
(コンタクト接触部)銀めっき
絶縁抵抗(MΩ)
1000以上(DC500V印加)
結合方式
ねじ
挿抜寿命
500 回
耐電圧(V/min)
AC2000
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
12 件中 1 - 12 件
注文
コード

品番
適合電線(mm2)
定格電圧(V)
定格電流(A)
コネクタ形状
保護回路
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
22244775 JL10-2E22-22PE 10 (汚染度3)AC250/(汚染度2)AC500 46、57 パネルマウント型レセプタクル 接続有り
¥3,990 1 3,990
4,389 (税込) 平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
返品不可
22244784 JL10-6A18-10SE 3.5 (汚染度3)AC250/(汚染度2)AC500 23 ストレートプラグ 接続有り
¥4,290 1 4,290
4,719 (税込) 平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
返品不可
22244793 JL10-6A18-10SE-EB 3.5 (汚染度3)AC250/(汚染度2)AC500 23 ストレートプラグ 接続有り
¥18,900 1 18,900
20,790 (税込) 平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
返品不可
22244802 JL10-6A20-18SE-EB 3、6 (芯3)AC250/(芯6)AC100 13((#12×6芯)、23((#16×3芯) ストレートプラグ 接続有り
¥4,990 1 4,990
5,489 (税込) 平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
返品不可
22244818 JL10-6A20-29S-EB 1.25 AC500 13 ストレートプラグ 接続無し
¥11,900 1 11,900
13,090 (税込) 平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
返品不可
22244836 JL10-6A22-22SE 10 (汚染度3)AC250/(汚染度2)AC500 46 ストレートプラグ 接続有り
¥5,990 1 5,990
6,589 (税込) 平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
返品不可
22244845 JL10-6A22-22SE-EB 10 (汚染度3)AC250/(汚染度2)AC500 46 ストレートプラグ 接続有り
¥4,490 1 4,490
4,939 (税込) 出荷目安:91日
返品不可
22244854 JL10-6A24-11SE-EB 5.5、3.5 (汚染度3)AC250/(汚染度2)AC500 46(#8×3芯)、23(#12×6芯) ストレートプラグ 接続有り
¥31,900 1 31,900
35,090 (税込) 平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
返品不可
22244863 JL10-8A18-10SE-EB 3.5 (汚染度3)AC250/(汚染度2)AC500 23 アングルプラグ 接続有り
¥3,490 1 3,490
3,839 (税込) 欠品中
返品不可
22244766 JL10-2E18-10PE 3.5 (汚染度3)AC250/(汚染度2)AC500 23 パネルマウント型レセプタクル 接続有り
¥2,090 1 2,090
2,299 (税込) 欠品中
返品不可
22244827 JL10-6A20-4SE-EB 3.5 (汚染度3)AC250/(汚染度2)AC500 23 ストレートプラグ 接続有り
¥14,900 1 14,900
16,390 (税込) 欠品中
返品不可
22244872 JL10-8A22-22SE-EB 10 (汚染度3)AC250/(汚染度2)AC500 46 アングルプラグ 接続有り
¥5,490 1 5,490
6,039 (税込) 欠品中
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
