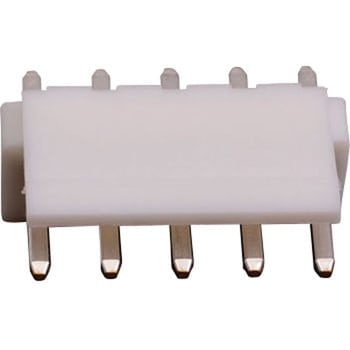

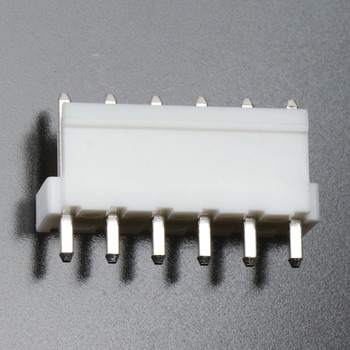

VHコネクタ用ベースピン トップ型 100個入り



VHコネクタ用ベースピン トップ型 100個入り 5.00 (1件の商品レビュー)

電子機器内の信号回路から、電源回路、出力回路まで広範囲な接続を可能にしました。
用途
機器内配線用、電線対基板接続用の3.96mmピッチ
材質
黄銅・銅下地付すずメッキ(リフロー処理)、ベース:ナイロン66(UL94V-0)
形状
トップ型
使用温度範囲(℃)
-25〜85(温度上昇値を含む)
定格電圧(V)
250
定格電流(A)
7
絶縁抵抗(MΩ)
1000以上
適合電線範囲 AWG(#)
22〜18
耐電圧(V/min)
AC1500

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
13 件中 1 - 13 件
注文
コード

品番
内容量
寸法A(mm)
寸法B(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
60961163 B3P-VH 1セット(100個) 7.92 11.82 オープン
¥1,590 1 1,590
1,749 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
60961172 B4P-VH 1セット(100個) 11.88 15.78 オープン
¥1,790 1 1,790
1,969 (税込) 欠品中
60961188 B5P-VH 1セット(100個) 15.84 19.74 オープン
¥2,490 1 2,490
2,739 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
60961197 B6P-VH 1セット(100個) 19.8 23.7 オープン
¥2,190 1 2,190
2,409 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
60961206 B7P-VH 1セット(100個) 23.76 27.66 オープン
¥2,890 1 2,890
3,179 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
60961215 B8P-VH 1セット(100個) 27.72 31.62 オープン
¥3,390 1 3,390
3,729 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
60961224 B9P-VH 1セット(100個) 31.68 35.58 オープン
¥3,990 1 3,990
4,389 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
31364997 B3P-VH 1袋(10個) 7.92 11.82 オープン
¥159 1 159
175 (税込) 廃番
31365006 B4P-VH 1袋(10個) 11.88 15.78 オープン
¥179 1 179
197 (税込) 廃番
31365015 B5P-VH 1袋(10個) 15.84 19.74 オープン
¥249 1 249
274 (税込) 廃番
31365024 B6P-VH 1袋(10個) 19.8 23.7 オープン
¥219 1 219
241 (税込) 廃番
31365033 B7P-VH 1袋(10個) 23.76 27.66 オープン
¥289 1 289
318 (税込) 廃番
31365049 B8P-VH 1袋(10個) 27.72 31.62 オープン
¥339 1 339
373 (税込) 廃番
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 1商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 電子回路基板のDC電源、電源分岐用

このコネクタは、よく使っていますが、問題となる電流容量が大きい割に小信号でも接触不良が無く、広範囲の用途に使用できます。また抜け留めも付いていて安心して使用しています。特に ワイヤーに端子を付ける時に これ以上小型のものですと、専用工具を使ってもやりにくいものが多いのですが、一回でワイヤーと被覆を同時にカシメても全く失敗がありません。小口ロットでの手作業、試作品等では特に具合が良いと感じています。

これは注文コード 60961172 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-10-13]
