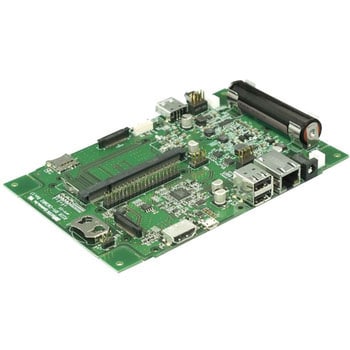

RaspberryPi CM3 キャリアボード
産業機器、組込み機器でのIoT化を目的としたキャリアボード製品です。
対応
Raspberry Pi Compute Module 3
Raspberry Pi Compute Module 3 Lite
適合プラグ
Raspberry Pi Compute Module 3 Lite
センター+ 12V/3A
フォーク(音叉)型DCプラグ(径5.5mm 内径2.1mm)
表示LED
フォーク(音叉)型DCプラグ(径5.5mm 内径2.1mm)
電源 緑点灯：電源ON電源
緑点滅：0.3秒間隔/シャットダウン中電源
緑点滅：1.0秒間隔/充電中(電源ON時)電源
赤点灯：バッテリー要充電電源
赤点滅：1.0秒間隔/充電中(電源OFF時)ステータス
緑点滅：システムアクセス中シャットダウン
緑点灯：シャットダウンプロセス実行中
種類工作キット
HDMI規格HDMI Std. Aコネクタ ※Raspberry Piの仕様により最大1080p/60Hzまで
USBタイプUSB Type A×3(フロント×1・リア×2)、ピンヘッダー×1(拡張GPIOコネクタ)(USB2.0 HighSpeed対応)
スイッチ電源 ON/OFF ボタン
スロットPush-Push式カードスロット(ComputeModule使用時のみシステムドライブとして使用可能)
セット内容RPi-CM3MB2 本体×1、CR2032電池(RTCバックアップ用)、補足文書×1、保証書×1
基板寸法(mm)約166×112
質量(g)約168(CM3・コイン電池・Li-ionバッテリー含)
消費電流(mA)DC12V/220(RaspbianデスクトップHDMI表示時)
適合ケースCM3MB2シリーズ：タカチ電機工業 PF18-4-12、PF18-5-12(HAT拡張基板も組込可能)
電源電圧DC+12V/3A(DCジャック、または2ピンXHコネクタより供給)
動作環境温度：0～40℃、湿度：20～80%(ただし結露しないこと)
仕様【RTC】搭載(CR2032電池よりバックアップ)、【イーサネット】10/100BASE-TX対応 RJ45、【GPIO】HAT仕様準拠40ピン ピンヘッダー・拡張 8ピン ピンヘッダー
内容量1台
緑点滅：0.3秒間隔/シャットダウン中電源
緑点滅：1.0秒間隔/充電中(電源ON時)電源
赤点灯：バッテリー要充電電源
赤点滅：1.0秒間隔/充電中(電源OFF時)ステータス
緑点滅：システムアクセス中シャットダウン
緑点灯：シャットダウンプロセス実行中
