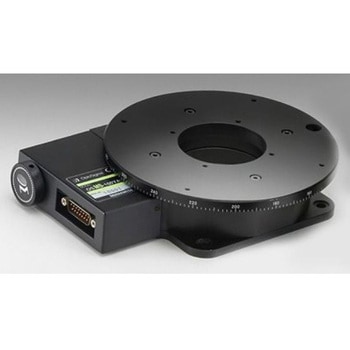

自動回転ステージ
ガイドにベアリングを採用し、送り機構にはウォームギアを使用したステッピングモータ駆動の回転ステージです。
- 用途
- 計測・検査・評価装置用の位置決めに適した自動ステージです。
- 仕様
- (MIXスピード)30°sec、リミットセンサ：有(NORMAL CLOSE)、接原点センサ：無、同心度：30μm
- 材質
- (ステージ)アルミ・アルミニウム青銅
- 種類
- 回転ステージ
- 分解能
- 0.005°/パルス(Full)・0.0025°/パルス(Half)
- RoHS指令(10物質対応)
- 対応
- 送り方式
- ウォームギヤ
- 面振れ(mm)
- 0.02
- 移動量(°)
- 反時計周りCCW方向は∞・時計周りCW方向は0度付近(-2.5)で停止
- ロストモーション(°)
- 0.05
- バックラッシ(°)
- 0.08
- 原点センサ
- 無
- 内容量
- 1台
関連資料：(1.11MB)
注意
※天地逆転や垂直面に取り付けて使用する場合には、注意が必要です。※精度や耐荷重は取り付け方向により、一部仕様を満たさないことがあります。
