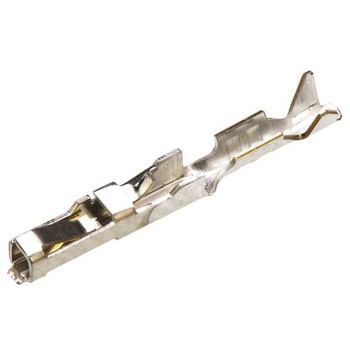

Molex 圧着端子コンタクト メス C-GRID IIIシリーズ
仕様
ジェンダー = メス
併用 = C-Grid IIIコネクタハウジング
シリーズ = C-Grid III
最小ワイヤサイズmm2 = 0.08mm2
端子方法 = 圧着
コンタクトめっき = 金
最大ワイヤサイズAWG = 26AWG
シリーズ番号 = 90119
Molex C-Grid III圧着端子 - 90119シリーズ. C-Grid III 90119シリーズメス圧着端子は、C-Grid III 90156、90123、90142、90143、90160シリーズの圧着ハウジングとの併用向けです。これらのC-Grid III圧着レセプタクル端子は、箱型デザインと均一なロッキングシステムを備え、各種のハウジングスタイルの内部で使用できます。コンタクトは、金めっき又はスズめっきが施されたりん青銅です。この端子は、24-22 AWG又は28-26 AWGのワイヤサイズ範囲に対応します。 適した圧着工具については、品番 ； 781-2728 781-2728 (24-22 AWGの端子用)及び品番 ； 781-2737 781-2737 (28-26 AWGの端子用)を参照してください。抜き取り工具(品番 ； 360-6897 360-6897 )と挿入工具(品番 ； 360-6881 360-6881 )も使用できます。
RoHS指令(10物質対応)対応
内容量1袋(100個)
併用 = C-Grid IIIコネクタハウジング
シリーズ = C-Grid III
最小ワイヤサイズmm2 = 0.08mm2
端子方法 = 圧着
コンタクトめっき = 金
最大ワイヤサイズAWG = 26AWG
シリーズ番号 = 90119
Molex C-Grid III圧着端子 - 90119シリーズ. C-Grid III 90119シリーズメス圧着端子は、C-Grid III 90156、90123、90142、90143、90160シリーズの圧着ハウジングとの併用向けです。これらのC-Grid III圧着レセプタクル端子は、箱型デザインと均一なロッキングシステムを備え、各種のハウジングスタイルの内部で使用できます。コンタクトは、金めっき又はスズめっきが施されたりん青銅です。この端子は、24-22 AWG又は28-26 AWGのワイヤサイズ範囲に対応します。 適した圧着工具については、品番 ； 781-2728 781-2728 (24-22 AWGの端子用)及び品番 ； 781-2737 781-2737 (28-26 AWGの端子用)を参照してください。抜き取り工具(品番 ； 360-6897 360-6897 )と挿入工具(品番 ； 360-6881 360-6881 )も使用できます。
