仕様ロジック機能 = インバータ
入力タイプ = シュミットトリガー
1チップ当たりのエレメント数 = 1
シュミットトリガ入力 = あり
最大伝播遅延時間 @ 最大 CL = 2.2 ns @ 5 V, 3 ns @ 3.3 V, 3.2 ns @ 2.7 V
高レベル出力電流 Max = -32mA
低レベル出力電流 Max = 32mA

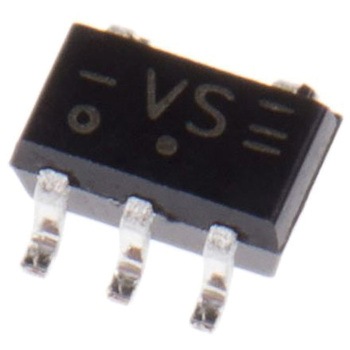

実装タイプ = 表面実装
パッケージタイプ = TSSOP
ピン数 = 5
ロジックファミリー = LVC
寸法 = 2.25 x 1.35 x 1mm
動作供給電圧 Max = 5.5 V
74LVC1G / 74LVC2Gファミリ、Nexperia. 低電圧CMOSロジック シングルゲートパッケージ 動作電圧: 1.65 → 5.5 V 互換性: 入力LVTTL / TTL、出力LVCMOS
