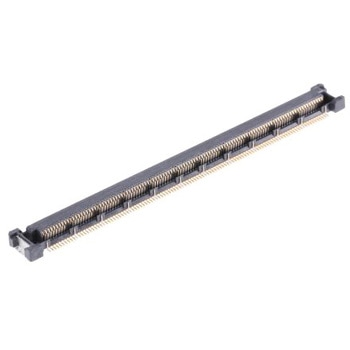

TE Connectivity 基板ソケット Free Height シリーズ 0.5mm 220 極 2 列 ストレート

コンタクト数 = 220
行数 = 2
ピッチ = 0.5mm
タイプ = 基板対基板
取り付けタイプ = 表面実装
ボディ向き = ストレート
端子方法 = はんだ
定格電流 = 500mA
定格電圧 = 50 V ac
シリーズ = Free Height
コンタクト材質 = 銅合金
TE Connectivity 0.5 mm FH (フリーハイト)コネクタ. 0.5 mm FH (フリーハイト)は、平行基板のスタッキング用途向けに設計された2ピースオープンピンフィールドコネクタシステムです。これらの0.5 mm FHプラグ / レセプタクルコネクタは、組み込みモジュールとキャリアカードの間にPICMG COM Express標準インターフェイスを備えています。これらのFHコネクタは高密度の0.5 mmピッチを備えているので、小型フットプリントと基板の省スペースを実現します。これらの0.5 mm FHコネクタのハウジングは極性化されているので、誤かん合を防止できます。また、基板用のはんだペグが付いているので、基板上での確実な保持が可能になります。0.5 mm FHレセプタクルコネクタにはアースコンタクトが付いており、プラグにはギガアースシールドが付いています。これらの0.5 mm FHコネクタには、高さ4 mm、5 mm、8 mmのタイプが用意されています。これらのコネクタを組み合わせることで、多様な基板スペースを形成できます。. 特長と利点. PICMG COM Express標準インターフェイス 高密度の基板で、0.5 mmピッチの省スペースを実現 極性化されたハウジングで誤かん合を防止 はんだペグで基板にしっかり保持 接地コンタクトとシールド. 製品用途の情報. これらの0.5 mm FHコネクタは、高密度で平行積層された基板を必要とする、サイズ縮小用途に最適です。これらの用途には、ホームセキュリティデバイス、家庭用電化製品、データ記憶装置、通信、カスタマイズされた基板、産業用のコンピューティングデバイスがあります。
