異径ユニオンエルボ

エッジ状テーパーを設けることにより非常に高いシール効果が得られる構造になっております。
液漏れが少なく置換特性(液の排出性)に優れています。

用途半導体、医療、食品関係形状異径ユニオンエルボ内容量1個

注意

※60シリーズ専用のコールドフレア治具、コールドフレアアタッチメント、チューブホルダーが必要になります。

お気に入りに追加

9件中 1～9件各品番毎の詳細は注文コードをクリックしてください

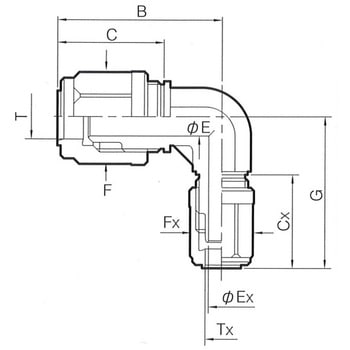

注文コード	品番選択解除 60-6RUE3-P 60-6RUE4-H 60-8RUE4-H 60-8RUE6-P 60-9.5×7.5RUE6.3-P 60-10RUE6-P 60-10RUE8-P 60-12RUE8-H 60-12.7RUE9.5-P	寸法B(mm) 選択解除 26.5 37 38 48 54 56	寸法C(mm) 選択解除 20.5 30 31 37 39	寸法Cx(mm) 選択解除 17.5 20.5 30 31 39	寸法E(Φmm) 選択解除 2.5 3.5 6 7.5 9 9.5	寸法F(mm) 選択解除 12 17 18 22 24	寸法Fx(mm) 選択解除 11 12 17 18 22	寸法G(mm) 選択解除 24.5 30.5 31.5 45 47 48 56	適合チューブ(外径×内径)(mm) 選択解除 (Tチューブ)4×3 3×2 (Tチューブ)6×4 4×3 (Tチューブ)8×6 6×4 (Tチューブ)9.53×7.53 6.35×3.95 6.35×4.35 (Tチューブ)10×8 6×4 (Tチューブ)12×10 8×6 (Tチューブ)12.7×9.53 9.53×6.35	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
50324987	60-6RUE3-P	26.5	20.5	17.5	2.5	12	11	24.5	(Tチューブ)4×3 3×2	￥4,900	￥4,398	￥4,398	￥4,838 （税込）	7日以内出荷返品不可
50324996	60-6RUE4-H	37	30	20.5	3.5	17	12	30.5	(Tチューブ)6×4 4×3	￥5,980	￥5,298	￥5,298	￥5,828 （税込）	7日以内出荷返品不可
50325005	60-8RUE4-H	38	31	20.5	6	18	12	31.5	(Tチューブ)8×6 6×4	￥5,400	￥4,798	￥4,798	￥5,278 （税込）	7日以内出荷返品不可
50325039	60-10RUE8-P	54	37	31	7.5	22	18	48	(Tチューブ)10×8 6×4	￥5,390	￥4,798	￥4,798	￥5,278 （税込）	7日以内出荷返品不可
50325048	60-12RUE8-H	48	37	31	9	24	18	45	(Tチューブ)12×10 8×6	￥7,370	￥6,598	￥6,598	￥7,258 （税込）	欠品中返品不可
50325057	60-9.5×7.5RUE6.3-P	56	39	31	7.5	22	17	48	(Tチューブ)9.53×7.53 6.35×3.95 6.35×4.35	￥4,740	￥4,398	￥4,398	￥4,838 （税込）	7日以内出荷返品不可
50325066	60-12.7RUE9.5-P	56	39	39	9.5	24	22	56	(Tチューブ)12.7×9.53 9.53×6.35	￥6,220	￥5,698	￥5,698	￥6,268 （税込）	7日以内出荷返品不可
50325014	60-8RUE6-P	48	31	30	6	18	17	47	(Tチューブ)8×6 6×4	￥3,910	￥3,598	￥3,598	￥3,958 （税込）	取扱停止中返品不可
50325023	60-10RUE6-P	54	37	30	7.5	22	17	47	(Tチューブ)10×8 6×4	￥4,740	￥4,398	￥4,398	￥4,838 （税込）	取扱停止中返品不可
