異径ユニオンブランチティ

エッジ状テーパーを設けることにより非常に高いシール効果が得られる構造になっております。
液漏れが少なく置換特性(液の排出性)に優れています。

用途半導体、医療、食品関係形状異径ユニオンブランチティ材質PFA 内容量1個

注意

※60シリーズ専用のコールドフレア治具、コールドフレアアタッチメント、チューブホルダーが必要になります。

4件中 1～4件各品番毎の詳細は注文コードをクリックしてください

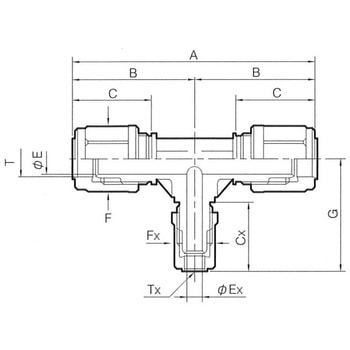

注文コード	品番選択解除 60-9.5×7.5RUBT6.3-P 60-10RUBT6-P 60-12RUBT10-P 60-12.7RUBT9.5×7.5-P	寸法A(mm) 選択解除 108 112	寸法B(mm) 選択解除 54 56	寸法C(mm) 選択解除 37 39	寸法Cx(mm) 選択解除 30 31 37 39	寸法E(Φmm) 選択解除 7.5 9.5	寸法Ex(Φmm) 選択解除 3.5 7.5	寸法F(mm) 選択解除 22 24	寸法Fx(mm) 選択解除 17 22	寸法G(mm) 選択解除 47 48 54 56	適合チューブ(外径×内径)(mm) 選択解除 (Tチューブ)9.53×7.53 6.35×3.95 6.35×4.35 (Tチューブ)10×8 6×4 (Tチューブ)12×10 10×8 (Tチューブ)12.7×9.53 9.53×7.53	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
50325179	60-10RUBT6-P	108	54	37	30	7.5	3.5	22	17	47	(Tチューブ)10×8 6×4	￥6,540	￥5,998	￥5,998	￥6,598 （税込）	7日以内出荷返品不可
50325188	60-12RUBT10-P	108	54	37	37	9.5	3.5	24	22	54	(Tチューブ)12×10 10×8	￥7,670	￥6,998	￥6,998	￥7,698 （税込）	7日以内出荷返品不可
50325197	60-9.5×7.5RUBT6.3-P	112	56	39	31	7.5	7.5	22	17	48	(Tチューブ)9.53×7.53 6.35×3.95 6.35×4.35	￥6,540	￥5,998	￥5,998	￥6,598 （税込）	7日以内出荷返品不可
50325206	60-12.7RUBT9.5×7.5-P	112	56	39	39	7.5	3.5	24	22	56	(Tチューブ)12.7×9.53 9.53×7.53	￥6,970	￥6,398	￥6,398	￥7,038 （税込）	7日以内出荷返品不可
