高層階(高圧)用ゴムシートバルブ(1.6MPa)
中心型高圧用バタフライバルブがもたらす優れたコストメリット。
全閉差圧1.6MPaでも安定シーリング。
弁棒付近と弁翼方向で形状が異なる変形面取りにより、理想の流量&シール特性を実現。(50～300mm)
本体一体型ゴムシートを採用(50～300mm)。
芯金を組み入れ、真空・高速流に有利なコア入りゴムシート(350～600mm)。
シール面全体が弁体にフィットする、新コサインカーブ構造シートリングを採用。

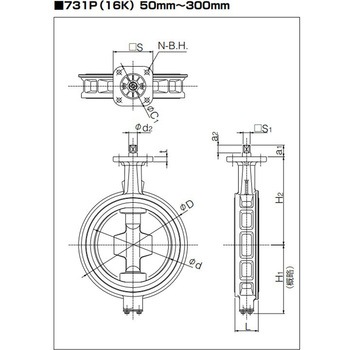

仕様面間寸法：JIS B 2002(46系列)/ ISO 5752 ウェハーバタフライバルブ(ショート)
材質(本体)ダグタイル鋳鉄(FCD450)
バルブ型式ウォームギヤ式
使用温度範囲(℃)EPDM(-20～120/連続使用時0～70)
適合フランジJIS16K
最高使用圧力(MPa)1.6
材質(シート)EPDM
接続ウエハー
ハンドル形状ギヤ式
材質(弁体)ステンレススチール(SCS14)
バルブ種類バタフライバルブ
内容量1台
特別運賃
この商品は個別に配送料が発生します。※ 配送料の詳細については注文コードをクリックの上、商品詳細ページにてご確認ください。
