高層階(高圧)用ゴムシートバルブ(2.0MPa)
新形状の本体一体型ゴムシートを採用(50～300mm)。2.0MPaクラスバタフライバルブの新基準。
全閉差圧2MPaでも安定シーリング。
弁棒付近と弁翼方向で形状が異なる変形面取りにより、理想の流量&シール特性を実現。(50～300mm)
本体一体型ゴムシートを採用(50～300mm)。
シール面全体が弁体にフィットする、新コサインカーブ構造シートリングを採用。
弁棒付近と弁翼方向で形状が異なる変形面取りにより、理想の流量&シール特性を実現。(50～300mm)
芯金を組み入れ、真空・高速流に有利なコア入りゴムシート(350～600mm)。

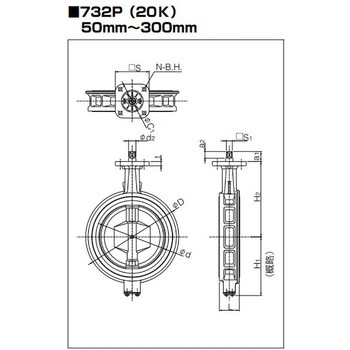

仕様面間寸法：JIS B 2002(46系列)/ ISO 5752 ウェハーバタフライバルブ(ショート)
材質(本体)ダグタイル鋳鉄(FCD450)
バルブ型式ウォームギヤ式
使用温度範囲(℃)EPDM(-20～120/連続使用時0～70)
最高使用圧力(MPa)2
材質(シート)EPDM
接続ウエハー
ハンドル形状ギヤ式
材質(弁体)ステンレススチール(SCS14)
バルブ種類バタフライバルブ
内容量1台
