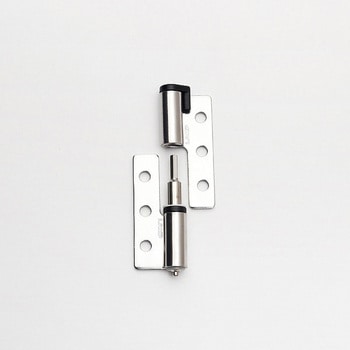

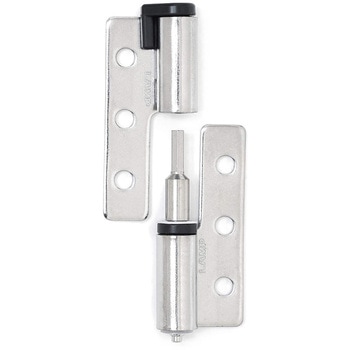

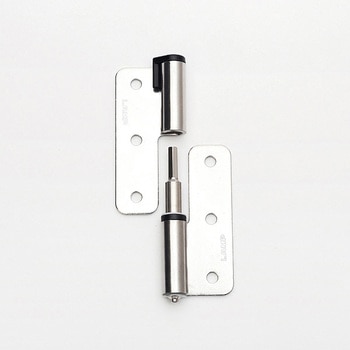

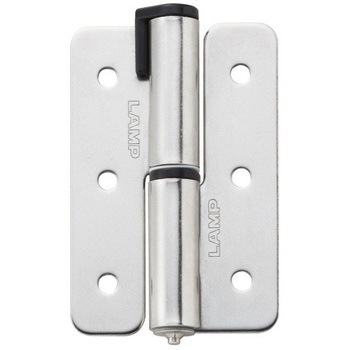

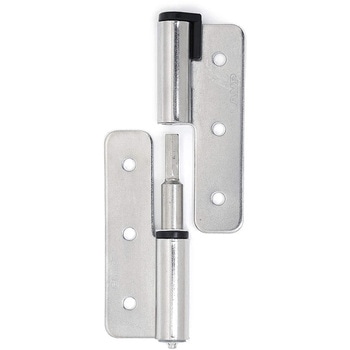

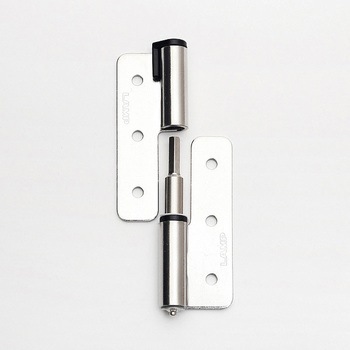

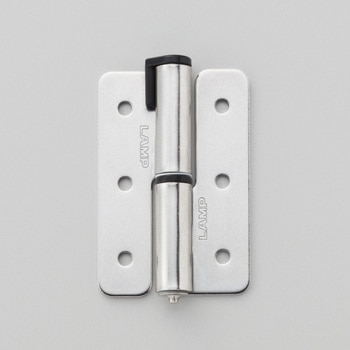

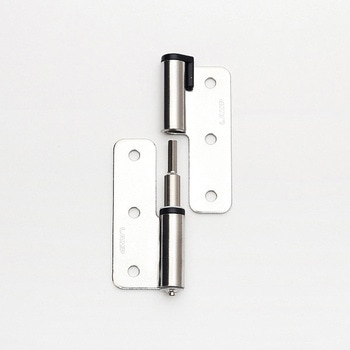

抜き差しトルクヒンジ
メーカー3万回開閉試験をクリアしています。
軸の向きを垂直にして使用できます。
扉を着脱する際に、ホルダを外せばヒンジが抜き差しできるため、メンテナンス性に優れております。
- 用途
- 理化学機器、OA機器、FA機器、各種自動機器
- 材質
- ステンレス鋼(SUS304)
- 仕上
- 光沢バレル研磨
- 種類
- 抜差し蝶番型
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
注意
ヒンジ同士の軸心がずれがないように取り付けてください。ホルダは、扉を吊り込んだ後にシャフトの六角部とホルダの穴を合わせて挿入してください。しっかりと入っていない場合、破損など不具合の原因になります。
軸の向きを水平にして使用する場合、ヒンジ同士のホルダの位置を逆向きに固定してください。抜き差しできないようになり、扉の脱落を防止できます。
選定ツール「さスガくん」で選定できるのは水平方向のみです。
全6種類を絞り込む
幅W(mm)
質量(g)
長さL(mm)
