自開式ダンパーヒンジ HG-JHS9-S型
メーカー5万回開閉試験をクリアしています。
自開式の上蓋用小型ダンパーヒンジです。プッシュラッチなどと併用することで、上蓋をソフトにポップアップできます。
インセット仕様です。
六角棒スパナで、蓋の開き速度を調整できます。
- 用途
- 会議テーブル用配線孔や機械装置の小型カバーなど
- 仕様
- 使用温度：0 ℃～40 ℃
- 材質
- ポリアセタール(POM)
- 質量(g)
- 38
- 種類
- 特殊型
- 長さL(mm)
- 45
- 幅W(mm)
- 32
- 開き角度(度)
- 105°
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1セット
注意

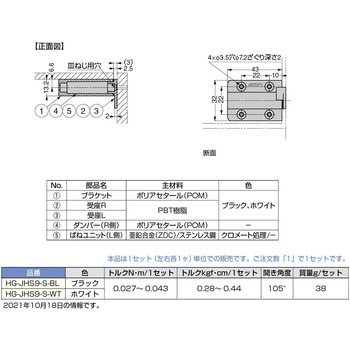

ブラケットのL側には、ばねユニットを必ず装着してください。R側にはダンパーが装着済であることをご確認ください。受座は左右の勝手違いがあります。
トルク範囲は、蓋1枚に対してヒンジを左右1セット使用した場合の値です。
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
蓋を閉じた位置で保持するための、プッシュラッチ(別売)などを設けてください。
