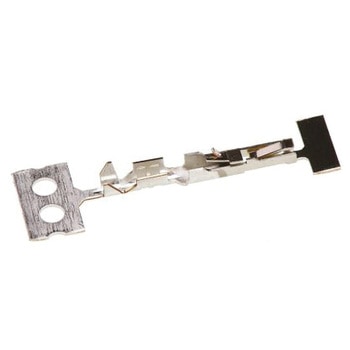

Molex 端子 C-Grid IIIシリーズ メス 圧着
仕様
オス/メス = メス
併用可能製品 = C-Grid IIIコネクタハウジング
シリーズ = C-Grid III
適合電線サイズmm2 Min = 0.2mm2
結線方法 = 圧着
適合電線サイズAWG Min = 24AWG
適合電線サイズAWG Max = 22AWG
シリーズ番号 = 90119
最大接触抵抗 = 20mΩ
Molex C-Grid III圧着端子 - 90119シリーズ. C-Grid III 90119シリーズメス圧着端子は、C-Grid III 90156、90123、90142、90143、90160シリーズの圧着ハウジングとの併用向けです。これらのC-Grid III圧着レセプタクル端子は、箱型デザインと均一なロッキングシステムを備え、各種のハウジングスタイルの内部で使用できます。コンタクトは、金めっき又はスズめっきが施されたりん青銅です。この端子は、24-22 AWG又は28-26 AWGのワイヤサイズ範囲に対応します。 適した圧着工具については、品番 ； 781-2728 781-2728 (24-22 AWGの端子用)及び品番 ； 781-2737 781-2737 (28-26 AWGの端子用)を参照してください。抜き取り工具(品番 ； 360-6897 360-6897 )と挿入工具(品番 ； 360-6881 360-6881 )も使用できます。. 特長:. 最大定格電流: 3 A 最大動作電圧: 350 V ac/dc コンタクトめっき: ニッケルめっき上に金めっき又はニッケルめっき上にスズめっきを選択 保温材 / 防熱材ヘッダ: 15 %ガラス繊維入りポリエステル(PBT) ハウジング: ポリフェニレンオキシド ヘッダピンサイズ: 0.64 mm2 推奨基板穴径: 1 mm. 用途:. 家庭用電化製品 商用車
長さ(mm)254
幅(mm)50
高さ(mm)2
質量(g)1
RoHS指令(10物質対応)対応
内容量1袋(100個)
併用可能製品 = C-Grid IIIコネクタハウジング
シリーズ = C-Grid III
適合電線サイズmm2 Min = 0.2mm2
結線方法 = 圧着
適合電線サイズAWG Min = 24AWG
適合電線サイズAWG Max = 22AWG
シリーズ番号 = 90119
最大接触抵抗 = 20mΩ
Molex C-Grid III圧着端子 - 90119シリーズ. C-Grid III 90119シリーズメス圧着端子は、C-Grid III 90156、90123、90142、90143、90160シリーズの圧着ハウジングとの併用向けです。これらのC-Grid III圧着レセプタクル端子は、箱型デザインと均一なロッキングシステムを備え、各種のハウジングスタイルの内部で使用できます。コンタクトは、金めっき又はスズめっきが施されたりん青銅です。この端子は、24-22 AWG又は28-26 AWGのワイヤサイズ範囲に対応します。 適した圧着工具については、品番 ； 781-2728 781-2728 (24-22 AWGの端子用)及び品番 ； 781-2737 781-2737 (28-26 AWGの端子用)を参照してください。抜き取り工具(品番 ； 360-6897 360-6897 )と挿入工具(品番 ； 360-6881 360-6881 )も使用できます。. 特長:. 最大定格電流: 3 A 最大動作電圧: 350 V ac/dc コンタクトめっき: ニッケルめっき上に金めっき又はニッケルめっき上にスズめっきを選択 保温材 / 防熱材ヘッダ: 15 %ガラス繊維入りポリエステル(PBT) ハウジング: ポリフェニレンオキシド ヘッダピンサイズ: 0.64 mm2 推奨基板穴径: 1 mm. 用途:. 家庭用電化製品 商用車
