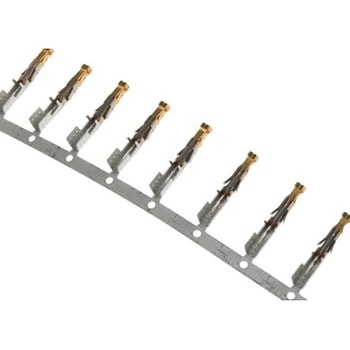

Molex 端子 Mega-Fitシリーズ メス 圧着
仕様
オス/メス = メス
併用可能製品 = Mega-Fitコネクタハウジング
シリーズ = Mega-Fit
適合電線サイズmm2 Min = 1mm2
結線方法 = 圧着
表面処理：コンタクト = 金
適合電線サイズAWG Max = 14AWG
シリーズ番号 = 172063
最大接触抵抗 = 5mΩ
動作温度 Min = -40℃
動作温度 Max = +105℃
Mega-Fit端子コンタクト. Molex Mega-Fit端子コンタクトには、スプリットボックスの設計内に6つの独立したコンタクトポイントがあります。 また、Mega-Fit端子の設計では、4個のコンタクトポイントを犠牲にして2つのメインコンタクトポイントを保護するため、48 V / 23 Aで最大30サイクルの「ホットプラグ」が可能です。 Mega-Fit端子コンタクトデザインの圧着バレルが拡張されているため、端子-電線間のリテンションは改善されています。 Mega-Fit圧着工具については、品番 ； 798-0821 798-0821 を参照してください。
長さ(mm)256
幅(mm)98
高さ(mm)31
質量(g)46
RoHS指令(10物質対応)対応
内容量1袋(100個)
併用可能製品 = Mega-Fitコネクタハウジング
シリーズ = Mega-Fit
適合電線サイズmm2 Min = 1mm2
結線方法 = 圧着
表面処理：コンタクト = 金
適合電線サイズAWG Max = 14AWG
シリーズ番号 = 172063
最大接触抵抗 = 5mΩ
動作温度 Min = -40℃
動作温度 Max = +105℃
Mega-Fit端子コンタクト. Molex Mega-Fit端子コンタクトには、スプリットボックスの設計内に6つの独立したコンタクトポイントがあります。 また、Mega-Fit端子の設計では、4個のコンタクトポイントを犠牲にして2つのメインコンタクトポイントを保護するため、48 V / 23 Aで最大30サイクルの「ホットプラグ」が可能です。 Mega-Fit端子コンタクトデザインの圧着バレルが拡張されているため、端子-電線間のリテンションは改善されています。 Mega-Fit圧着工具については、品番 ； 798-0821 798-0821 を参照してください。
