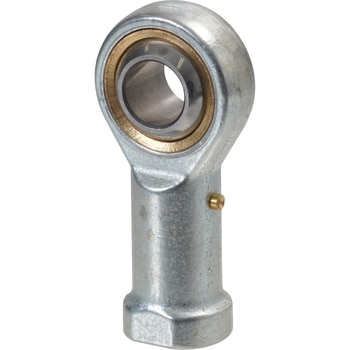

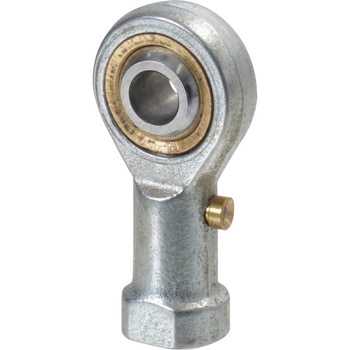

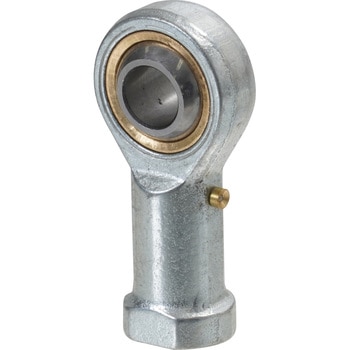

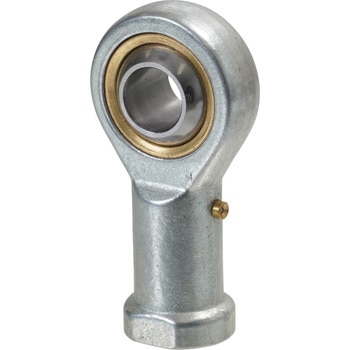

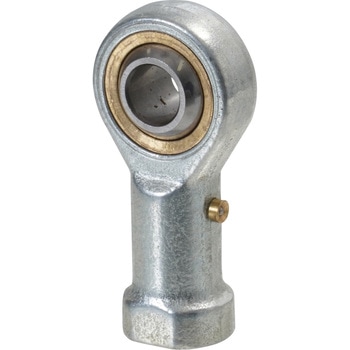

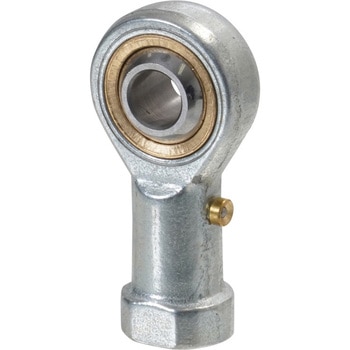

ロッドエンド給油めねじ左ねじタイプ

(1件のレビュー)

ボールとハウジングが球面で接触しているため極めて滑らかな回転、すべり運動が得られます。
本体めねじが加工されているので、取付けが容易です。

用途

ロボット・搬送機器リンク機構
工作機械・繊維機械・包装機械などのリンク機構
工業機械・建設機械・土木機械・シールドマシンの
シリンダークレビスやヒンジ部

材質本体/45(炭素鋼)、内輪/GCr15(高炭素クロム鋼) タイプめねじ表面処理(本体)亜鉛めっきねじ方向左ねじ給油タイプ給油式内容量1個

注意

※用途以外に使用しないでください。

お気に入りに追加

8件中 1～8件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 -	寸法d2(mm) 選択解除 19 21 25 29 33 38 43 47	面取寸法r1(mm) 選択解除 0.3 0.6	寸法dk(mm) 選択解除 11.112 12.7 15.88 19.05 22.23 25.4 28.58 31.75	ねじの呼び選択解除 M5×0.8 M6×1 M8×1.25 M10×1.5 M12×1.75 M14×2 M16×2 M18×1.5	質量(g) 選択解除 16 26 44 72 108 161 225 295	基本動定格荷重Cr(KN) 選択解除 3.3 4.3 6.8 10 13 17 21 26	基本静定格荷重Cor(KN) 選択解除 4.1 5.3 8.5 11 14 20 25 30	寸法B(mm) 選択解除 8 9 12 14 16 19 21 23	寸法C1(mm) 選択解除 6 6.75 9 10.5 12 13.5 15 17	寸法G(mm) 選択解除 M5 M6 M8 M10 M12 M14 M16 M18×1.5	寸法d(mm) 選択解除 5 6 8 10 12 14 16 18	寸法h1(mm) 選択解除 27 30 36 43 50 57 64 71	寸法l5(mm) 選択解除 6 7 10 12	寸法l4(mm) 選択解除 38 42 50 59 68 77 87 96	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
60868423	-	19	0.3	11.112	M5×0.8	16	3.3	4.1	8	6	M5	5	27	6	38	￥479	￥479	￥527 （税込）	当日出荷 1年間返品保証
60868439	-	21	0.3	12.7	M6×1	26	4.3	5.3	9	6.75	M6	6	30	6	42	￥479	￥479	￥527 （税込）	当日出荷 1年間返品保証
60868448	-	25	0.3	15.88	M8×1.25	44	6.8	8.5	12	9	M8	8	36	7	50	￥559	￥559	￥615 （税込）	当日出荷 1年間返品保証
60868457	-	29	0.3	19.05	M10×1.5	72	10	11	14	10.5	M10	10	43	7	59	￥599	￥599	￥659 （税込）	当日出荷 1年間返品保証
60868466	-	33	0.3	22.23	M12×1.75	108	13	14	16	12	M12	12	50	7	68	￥679	￥679	￥747 （税込）	当日出荷 1年間返品保証
60868475	-	38	0.3	25.4	M14×2	161	17	20	19	13.5	M14	14	57	10	77	￥799	￥799	￥879 （税込）	当日出荷 1年間返品保証
60868484	-	43	0.3	28.58	M16×2	225	21	25	21	15	M16	16	64	10	87	￥999	￥999	￥1,099 （税込）	当日出荷 1年間返品保証
60868493	-	47	0.6	31.75	M18×1.5	295	26	30	23	17	M18×1.5	18	71	12	96	￥1,298	￥1,298	￥1,428 （税込）	当日出荷 1年間返品保証
