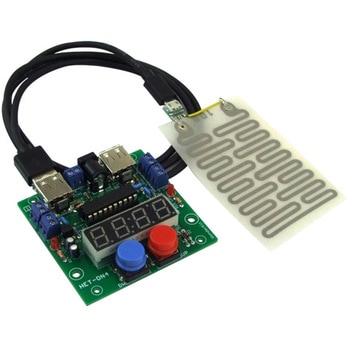

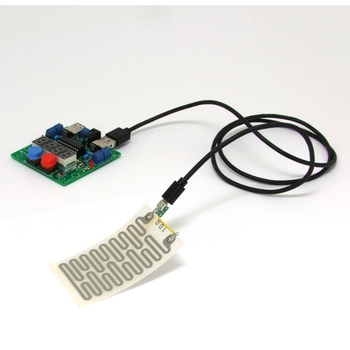

フィルムヒーター制御基板キット
薄型ヒーターを温度制御

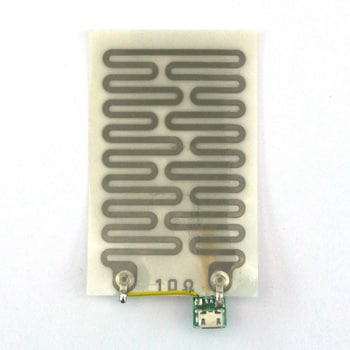

温度センサーと一体化したヒーターユニットにより設定した温度に応じてフィルムヒーターをON/OFFする制御基板です。
温度設定は5～70℃までの範囲で設定することができます。またPWM制御により、設定値付近の温度に近づくと自動で電力を制御し、ゆるやかに設定温度に近づける制御を行います。

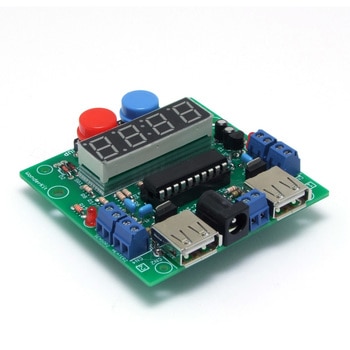

表示は高輝度の7セグメントLEDを採用していますので液晶表示などと比べて夜間や屋外でも視認しやすくなっています。
2系統の取り付けが可能なので、ヒーターの面積を広げたり、2箇所の離れた所にヒーターを設置することができます。
ケースは防水型ケース「タカチ WP8-10-2x」(別売)に対応しています。(要穴あけ加工)
- 仕様
- 制御ヒーター数：最大2系統
- 電流(A)
- 1ヒーター時：可変 最大約 1.2/2ヒーター時：可変 最大約 2.4
- 電源電圧
- 標準 DC12V(12～14.0V可)
- ケーブル長(m)
- 1
- 寸法(幅W×奥行D×高さH)(mm)
- 基盤：66×64.8×15.5
- 温度表示
- -9～75℃(1℃単位)(-9℃以下のとき「- 」と表示/75℃以上のとき「H 」と表示/センサーエラーのとき「__」と表示)
- 温度センサー
- フィルム型サーミスタ
- コネクタ
- DCジャック Φ2.1，汎用ねじ止め端子/ヒーターユニット部：マイクロUSB B端子 - USB A
- 温度設定範囲(℃)
- 5～70(1℃単位)(出力1、出力2は同じ設定になります)
- 抵抗値(Ω)
- 約10
- 適合ケース
- タカチ製 WP8-10-2xに対応(別途穴あけ加工が必要です。)
- 内容量
- 1個
関連資料：(6.0MB)
注意

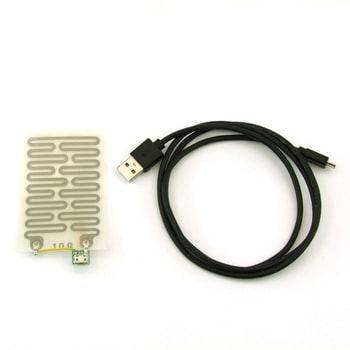

※標準付属のヒーターユニットは1系統分です。※温度設定は両系統共に同じになります。
※設定温度より約5℃低い値まで接近するとヒーターのON/OFFがPWM制御になります。
※半田付けが必要な電子工作キットになります
