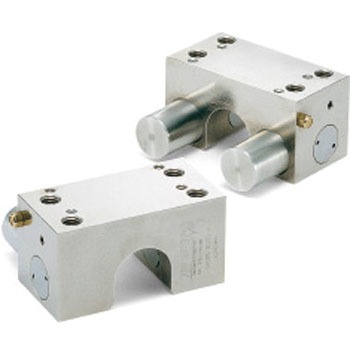

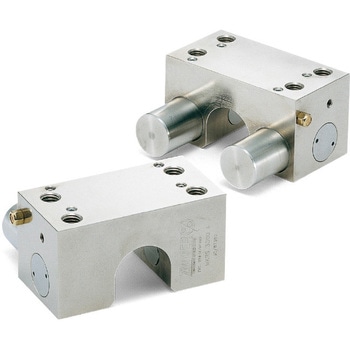

リニアクランパ・ズィー - 空気圧 - 常時閉 - リニアシャフト用
リニアシャフト用。
テーブルの保持・位置ぎめ・びびり防止に。
常時閉(Normally Closed)タイプです。
空気圧供給時：クランプを開放します。
空気圧排出時：ばねの力でシャフトをクランプします。
リニアシャフトに加え、丸シャフトにも使用できます。
材質
(本体)SCr415相当
/無電解ニッケルメッキ、(エアフィルタ)真鍮、(コンタクトセクション)SUJ2相当
/表面処理なし、(アジャストスクリュー)SUJ2相当
/表面処理なし
寸法H(mm)6
寸法A(mm)54
寸法B(mm)56
寸法X(mm)22
寸法B2(mm)15
寸法A1(mm)15
寸法H1(mm)31.5
寸法B1(mm)37
寸法G(mm)M5
寸法A2(mm)5
寸法B3(mm)11
適合シャフト径(Φmm)16
内容量1個
/無電解ニッケルメッキ、(エアフィルタ)真鍮、(コンタクトセクション)SUJ2相当
/表面処理なし、(アジャストスクリュー)SUJ2相当
/表面処理なし
