フランジつきインデックスプランジャ - 高精度テーパピンタイプ

Name: フランジつきインデックスプランジャ - 高精度テーパピンタイプ
Brand: NBK(鍋屋バイテック会社)

フランジつきインデックスプランジャ - 高精度テーパピンタイプ NBK(鍋屋バイテック会社)

正確な位置決めを可能にしたインデックスプランジャ。
ピンの先端はテーパ形状。相手側のテーパ穴と隙間なく嵌合することで、高精度な位置決めができます。
六角穴付きボルトを使用して取りつけてください。
各ピン径について2種類のピン長さを標準化。

寸法L+s(mm)51 材質(ノブ)ナイロン6(つや消し黒)、(本体)SUM22L相当/四三酸化鉄皮膜(黒)、(ピン)スティール(硬度50-60HRC)、(スプリング)SUS301 内容量1個

お気に入りに追加

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

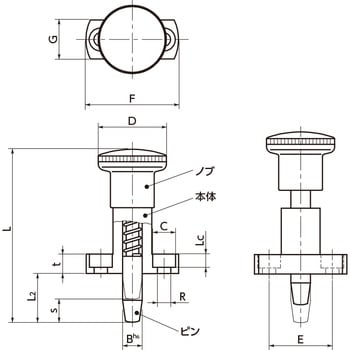

注文コード	品番選択解除 PPCX-6-18 PPCX-6-24 PPCX-8-20 PPCX-8-26 PPCX-10-24 PPCX-10-32	寸法B(mm) 選択解除 6 8 10	寸法C(mm) 選択解除 7.8 9.4	寸法D(mm) 選択解除 23 28	寸法E(mm) 選択解除 23 26	寸法F(mm) 選択解除 34 38	寸法G(mm) 選択解除 13 16	寸法L(mm) 選択解除 63 69 71 75 77 83	寸法L2(mm) 選択解除 18 20 24 26 32	寸法Lc(mm) 選択解除 4.3 5.5	寸法R(mm) 選択解除 4.3 5.3	寸法s(mm) 選択解除 9 10.6 12.6	寸法t(mm) 選択解除 6 8	寸法t1 max(mm) 選択解除 10 12 16 20	寸法t1 min(mm) 選択解除 9 9.4 11.4 15 15.4 19.4	寸法t2(mm) 選択解除 7 9 11	剪断荷重(N) 選択解除 2530 4500 7030	荷重(最小～最大)(N) 選択解除 6/25 8.5/28 11.5/40	最小荷重(N) 選択解除 25 28 40	最大荷重(N) 選択解除 6 8.5 11.5	適合ブッシュ選択解除 (PIC-A)PIC-6-8-A、(PIC-B)PIC-6-8-B (PIC-A)PIC-8-10-A、(PIC-B)PIC-8-10-B (PIC-A)PIC-10-12-A、(PIC-B)PIC-10-12-B	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
64236385	PPCX-10-24	10	9.4	28	26	38	16	75	24	5.5	5.3	12.6	8	12	11.4	11	7030	11.5/40	40	11.5	(PIC-A)PIC-10-12-A、(PIC-B)PIC-10-12-B	￥9,240	￥8,998	￥8,998	￥9,898 （税込）	4日以内出荷返品不可
64236394	PPCX-10-32	10	9.4	28	26	38	16	83	32	5.5	5.3	12.6	8	20	19.4	11	7030	11.5/40	40	11.5	(PIC-A)PIC-10-12-A、(PIC-B)PIC-10-12-B	￥9,270	￥8,998	￥8,998	￥9,898 （税込）	4日以内出荷返品不可
64236403	PPCX-6-18	6	7.8	23	23	34	13	63	18	4.3	4.3	9	6	10	9	7	2530	6/25	25	6	(PIC-A)PIC-6-8-A、(PIC-B)PIC-6-8-B	￥7,960	￥7,898	￥7,898	￥8,688 （税込）	4日以内出荷返品不可
64236419	PPCX-6-24	6	7.8	23	23	34	13	69	24	4.3	4.3	9	6	16	15	7	2530	6/25	25	6	(PIC-A)PIC-6-8-A、(PIC-B)PIC-6-8-B	￥7,960	￥7,898	￥7,898	￥8,688 （税込）	4日以内出荷返品不可
64236428	PPCX-8-20	8	9.4	28	26	38	16	71	20	5.5	5.3	10.6	8	10	9.4	9	4500	8.5/28	28	8.5	(PIC-A)PIC-8-10-A、(PIC-B)PIC-8-10-B	￥8,560	￥8,498	￥8,498	￥9,348 （税込）	4日以内出荷返品不可
64236437	PPCX-8-26	8	9.4	28	26	38	16	77	26	5.5	5.3	10.6	8	16	15.4	9	4500	8.5/28	28	8.5	(PIC-A)PIC-8-10-A、(PIC-B)PIC-8-10-B	￥8,580	￥8,498	￥8,498	￥9,348 （税込）	4日以内出荷返品不可
