インデックスプランジャ - 操作ボタンつき - レストポジションタイプ

インデックスプランジャ - 操作ボタンつき - レストポジションタイプ NBK(鍋屋バイテック会社) インデックスプランジャ - 操作ボタンつき - レストポジションタイプ NBK(鍋屋バイテック会社) インデックスプランジャ - 操作ボタンつき - レストポジションタイプ NBK(鍋屋バイテック会社)

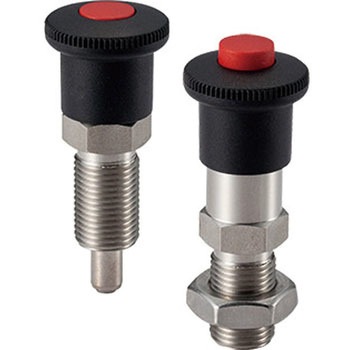

ノブおよびボタン操作でピンの出入りを操作できるインデックスプランジャ。
ロック機構はノブ部に内蔵されているため、汚れや異物によるロック機構への影響はありません。
ピンはニッケルメッキ済み。耐摩耗性にすぐれています。
ノブを最後まで引くと、ピンが引込むのと同時にロックがかかり、その状態を保持します。
ボタンを押すとロックが解除され内蔵スプリングの力でピンがもとにもどります。

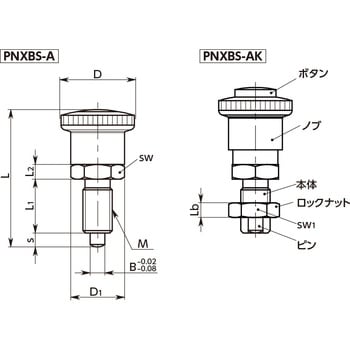

寸法D(mm)30 寸法D1(mm)21.9 寸法sw(mm)19 ねじピッチ1.5 引張荷重(N)200 ねじ規格細目 内容量1個
お気に入りに追加
10件中 1~10件 各品番毎の詳細は注文コードをクリックしてください
注文コード
寸法B(mm)
寸法L1(mm)
寸法L2(mm)
寸法M(mm)
寸法s(mm)
剪断荷重(N)
ロックナット
荷重(最小~最大)(N)
最小荷重(N)
最大荷重(N)
寸法Lb(mm)
寸法sw1(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
64293383 PNXBS-10-12-A 10 71.5 26 8 M16 M16×1.5 12 7280 - 9.5/38 38 9.5 PXCS-16-19-** - - (ノブ)ナイロン6(つや消し黒)、(ボタン)ポリアセタール(赤)、(本体)SUS303、(ピン)SUS303/ニッケルメッキ、(スプリング)SUS301、(ロックナット)
6,370
6,298
6,928 (税込)
4日以内出荷

返品不可
64293399 PNXBS-10-12-AK 10 71.5 26 8 M16 M16×1.5 12 7280 9.5/38 38 9.5 PXCS-16-19-** 8 24 (ノブ)ナイロン6(つや消し黒)、(ボタン)ポリアセタール(赤)、(本体)SUS303、(ピン)SUS303/ニッケルメッキ、(スプリング)SUS301、(ロックナット)SUS303
6,680
6,598
7,258 (税込)
4日以内出荷

返品不可
64293408 PNXBS-6-6-A 6 59.5 22 6 M12 M12×1.5 6 2620 - 6.5/19 19 6.5 PXCS-12-17-** - - (ノブ)ナイロン6(つや消し黒)、(ボタン)ポリアセタール(赤)、(本体)SUS303、(ピン)SUS303/ニッケルメッキ、(スプリング)SUS301、(ロックナット)
5,560
5,498
6,048 (税込)
4日以内出荷

返品不可
64293417 PNXBS-6-6-AK 6 59.5 22 6 M12 M12×1.5 6 2620 6.5/19 19 6.5 PXCS-12-17-** 6 18 (ノブ)ナイロン6(つや消し黒)、(ボタン)ポリアセタール(赤)、(本体)SUS303、(ピン)SUS303/ニッケルメッキ、(スプリング)SUS301、(ロックナット)SUS303
5,760
5,698
6,268 (税込)
4日以内出荷

返品不可
64293426 PNXBS-6-9-A 6 62.5 22 6 M12 M12×1.5 9 2620 - 6/25 25 6 PXCS-12-17-** - - (ノブ)ナイロン6(つや消し黒)、(ボタン)ポリアセタール(赤)、(本体)SUS303、(ピン)SUS303/ニッケルメッキ、(スプリング)SUS301、(ロックナット)
5,560
5,498
6,048 (税込)
4日以内出荷

返品不可
64293435 PNXBS-6-9-AK 6 62.5 22 6 M12 M12×1.5 9 2620 6/25 25 6 PXCS-12-17-** 6 18 (ノブ)ナイロン6(つや消し黒)、(ボタン)ポリアセタール(赤)、(本体)SUS303、(ピン)SUS303/ニッケルメッキ、(スプリング)SUS301、(ロックナット)SUS303
5,760
5,698
6,268 (税込)
4日以内出荷

返品不可
64293444 PNXBS-8-12-A 8 71.5 26 8 M16 M16×1.5 12 4660 - 8.5/28 28 8.5 PXCS-16-19-** - - (ノブ)ナイロン6(つや消し黒)、(ボタン)ポリアセタール(赤)、(本体)SUS303、(ピン)SUS303/ニッケルメッキ、(スプリング)SUS301、(ロックナット)
6,160
5,998
6,598 (税込)
4日以内出荷

返品不可
64293453 PNXBS-8-12-AK 8 71.5 26 8 M16 M16×1.5 12 4660 8.5/28 28 8.5 PXCS-16-19-** 8 24 (ノブ)ナイロン6(つや消し黒)、(ボタン)ポリアセタール(赤)、(本体)SUS303、(ピン)SUS303/ニッケルメッキ、(スプリング)SUS301、(ロックナット)SUS303
6,470
6,398
7,038 (税込)
4日以内出荷

返品不可
64293469 PNXBS-8-8-A 8 67.5 26 8 M16 M16×1.5 8 4660 - 8.5/26 26 8.5 PXCS-16-19-** - - (ノブ)ナイロン6(つや消し黒)、(ボタン)ポリアセタール(赤)、(本体)SUS303、(ピン)SUS303/ニッケルメッキ、(スプリング)SUS301、(ロックナット)
6,020
5,998
6,598 (税込)
4日以内出荷

返品不可
64293478 PNXBS-8-8-AK 8 67.5 26 8 M16 M16×1.5 8 4660 8.5/26 26 8.5 PXCS-16-19-** 8 24 (ノブ)ナイロン6(つや消し黒)、(ボタン)ポリアセタール(赤)、(本体)SUS303、(ピン)SUS303/ニッケルメッキ、(スプリング)SUS301、(ロックナット)SUS303
6,330
6,298
6,928 (税込)
4日以内出荷

返品不可
