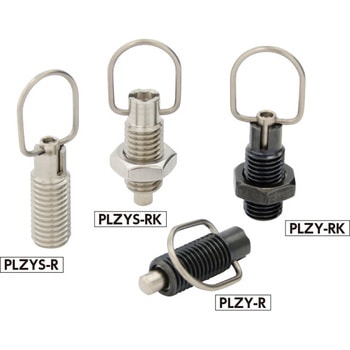

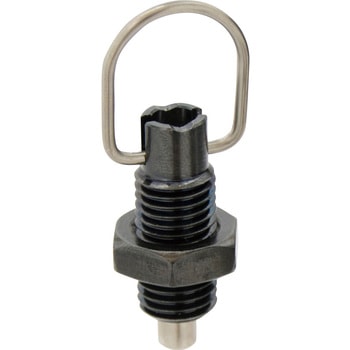

インデックスプランジャ - ロック機構つき - リングタイプ
割り出し・位置ぎめに。
ピンはニッケルメッキ済み。耐摩耗性にすぐれています。
すべてのピン径について、並目ねじと細目ねじを標準化。
リングをたおすことで、上部スペースを確保できます。
リングを引き、90°回転させれば、ピンを引込めた状態にロックできます。
ロックの解除は、リングをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。

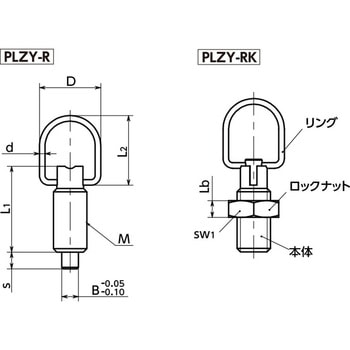

寸法B(mm)5
寸法d(mm)1.5
寸法D(mm)18
寸法L1(mm)28
寸法L2(mm)23
寸法M(mm)M10
寸法s(mm)5
剪断荷重(N)1820
荷重(最小~最大)(N)5 / 15
最小荷重(N)15
最大荷重(N)5
内容量1個
