インデックスプランジャ - レバータイプ - 180° 回転制限

Name: インデックスプランジャ - レバータイプ - 180° 回転制限
Brand: NBK(鍋屋バイテック会社)

インデックスプランジャ - レバータイプ - 180° 回転制限 NBK(鍋屋バイテック会社)

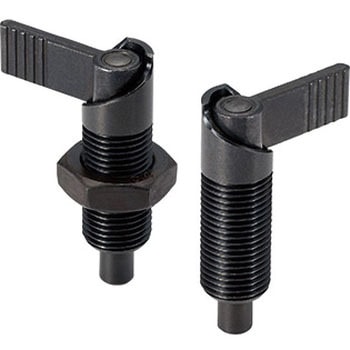

レバーを回してピンの出入りを操作するインデックスプランジャ。
レバーを180°回すと、ピンは本体に内蔵されます。レバーを離すと、内蔵スプリングの力で元の位置に戻ります。
レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。

ねじ規格細目内容量1個

お気に入りに追加

16件中 1～16件各品番毎の詳細は注文コードをクリックしてください

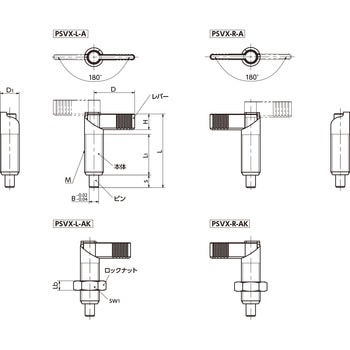

注文コード	品番選択解除 PSVX-5-M10-L-A PSVX-5-M10-L-AK PSVX-5-M10-R-A PSVX-5-M10-R-AK PSVX-6-M12-L-A PSVX-6-M12-L-AK PSVX-6-M12-R-A PSVX-6-M12-R-AK PSVX-8-M16-L-A PSVX-8-M16-L-AK PSVX-8-M16-R-A PSVX-8-M16-R-AK PSVX-10-M20-L-A PSVX-10-M20-L-AK PSVX-10-M20-R-A PSVX-10-M20-R-AK	寸法B(mm) 選択解除 5 6 8 10	寸法D(mm) 選択解除 21 26 32 37	寸法D1(mm) 選択解除 10 12 16 20	寸法H(mm) 選択解除 9 10 13 15	寸法L(mm) 選択解除 37.5 47 56 69	寸法L1(mm) 選択解除 19 26 30 37	寸法Lb(mm) 選択解除 5 6 8 10 -	寸法M(mm) 選択解除 M10 M12 M16 M20	M細目選択解除 M10×1 M12×1.5 M16×1.5 M20×1.5	寸法s(mm) 選択解除 6 8 10 12	寸法sw1(mm) 選択解除 17 18 24 30 -	ねじピッチ選択解除 1 1.5	剪断荷重(N) 選択解除 1190 1710 3050 4770	ロックナット選択解除 -○	荷重(最小～最大)(N) 選択解除 7/20 21/57 11/29 8/18	材質選択解除 (レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)S45C/四三酸化鉄皮膜(黒)	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
64294205	PSVX-10-M20-L-A	10	37	20	15	69	37	-	M20	M20×1.5	12	-	1.5	4770	-	21/57	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)	￥5,620	￥5,598	￥5,598	￥6,158 （税込）	4日以内出荷返品不可
64294214	PSVX-10-M20-L-AK	10	37	20	15	69	37	10	M20	M20×1.5	12	30	1.5	4770	○	21/57	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)S45C/四三酸化鉄皮膜(黒)	￥5,860	￥5,798	￥5,798	￥6,378 （税込）	4日以内出荷返品不可
64294223	PSVX-10-M20-R-A	10	37	20	15	69	37	-	M20	M20×1.5	12	-	1.5	4770	-	21/57	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)	￥5,620	￥5,598	￥5,598	￥6,158 （税込）	4日以内出荷返品不可
64294239	PSVX-10-M20-R-AK	10	37	20	15	69	37	10	M20	M20×1.5	12	30	1.5	4770	○	21/57	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)S45C/四三酸化鉄皮膜(黒)	￥5,860	￥5,798	￥5,798	￥6,378 （税込）	4日以内出荷返品不可
64294248	PSVX-5-M10-L-A	5	21	10	9	37.5	19	-	M10	M10×1	6	-	1	1190	-	7/20	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)	￥4,440	￥4,398	￥4,398	￥4,838 （税込）	4日以内出荷返品不可
64294257	PSVX-5-M10-L-AK	5	21	10	9	37.5	19	5	M10	M10×1	6	17	1	1190	○	7/20	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)S45C/四三酸化鉄皮膜(黒)	￥4,510	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
64294266	PSVX-5-M10-R-A	5	21	10	9	37.5	19	-	M10	M10×1	6	-	1	1190	-	7/20	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)	￥4,440	￥4,398	￥4,398	￥4,838 （税込）	4日以内出荷返品不可
64294275	PSVX-5-M10-R-AK	5	21	10	9	37.5	19	5	M10	M10×1	6	17	1	1190	○	7/20	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)S45C/四三酸化鉄皮膜(黒)	￥4,510	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
64294284	PSVX-6-M12-L-A	6	26	12	10	47	26	-	M12	M12×1.5	8	-	1.5	1710	-	8/18	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)	￥4,440	￥4,398	￥4,398	￥4,838 （税込）	4日以内出荷返品不可
64294293	PSVX-6-M12-L-AK	6	26	12	10	47	26	6	M12	M12×1.5	8	18	1.5	1710	○	8/18	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)S45C/四三酸化鉄皮膜(黒)	￥4,510	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
64294309	PSVX-6-M12-R-A	6	26	12	10	47	26	-	M12	M12×1.5	8	-	1.5	1710	-	8/18	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)	￥4,440	￥4,398	￥4,398	￥4,838 （税込）	4日以内出荷返品不可
64294318	PSVX-6-M12-R-AK	6	26	12	10	47	26	6	M12	M12×1.5	8	18	1.5	1710	○	8/18	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)S45C/四三酸化鉄皮膜(黒)	￥4,510	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
64294327	PSVX-8-M16-L-A	8	32	16	13	56	30	-	M16	M16×1.5	10	-	1.5	3050	-	11/29	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)	￥4,900	￥4,898	￥4,898	￥5,388 （税込）	4日以内出荷返品不可
64294336	PSVX-8-M16-L-AK	8	32	16	13	56	30	8	M16	M16×1.5	10	24	1.5	3050	○	11/29	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)S45C/四三酸化鉄皮膜(黒)	￥5,030	￥4,998	￥4,998	￥5,498 （税込）	4日以内出荷返品不可
64294345	PSVX-8-M16-R-A	8	32	16	13	56	30	-	M16	M16×1.5	10	-	1.5	3050	-	11/29	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)	￥4,900	￥4,898	￥4,898	￥5,388 （税込）	4日以内出荷返品不可
64294354	PSVX-8-M16-R-AK	8	32	16	13	56	30	8	M16	M16×1.5	10	24	1.5	3050	○	11/29	(レバー)焼結合金、(本体)SUM22L/四三酸化鉄皮膜(黒)、(ピン)SUM22L/窒化処理、(スプリング)SUS301、(ロックナット)S45C/四三酸化鉄皮膜(黒)	￥5,030	￥4,998	￥4,998	￥5,498 （税込）	4日以内出荷返品不可
