インデックスプランジャ

Name: インデックスプランジャ
Brand: NBK(鍋屋バイテック会社)

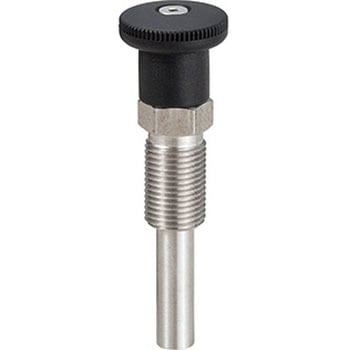

ピンの脱着が可能なインデックスプランジャ。
ピンを取りはずすことで、ピン先端の追加工が容易に行えます。
ピンは六角穴付き皿ボルトで固定します。
各ピン径について2種類のストロークを標準化
(ピン径：Φ10・Φ12を除く)。
商品記号により、ロックナットの有無が選択できます。

ねじピッチ1.5 ねじ規格細目内容量1個

お気に入りに追加

12件中 1～12件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 PLAXS-7-6-A PLAXS-7-6-AK PLAXS-7-9-A PLAXS-7-9-AK PLAXS-8-8-A PLAXS-8-8-AK PLAXS-8-12-A PLAXS-8-12-AK PLAXS-10-12-A PLAXS-10-12-AK PLAXS-12-15-A PLAXS-12-15-AK	寸法B(mm) 選択解除 7 8 10 12	寸法C(mm) 選択解除 M3 M4 M6	寸法d(mm) 選択解除 5 6 7.5 9	寸法D(mm) 選択解除 23 28 33	寸法H(mm) 選択解除 27.5 31 34 39 39.2 47.3	寸法H1(mm) 選択解除 17.6 20.6 21.1 25.4 25.6 31.3	寸法L(mm) 選択解除 68 83 88 106.5	寸法L1(mm) 選択解除 22 26 33	寸法L2(mm) 選択解除 6 8 10	寸法L3(mm) 選択解除 20 25 30 35	寸法Lf(mm) 選択解除 7 8 13.5	寸法M(mm) 選択解除 M12 M16 M20	M細目選択解除 M12×1.5 M16×1.5 M20×1.5	寸法s(mm) 選択解除 8 10 11 14 17	寸法sw(mm) 選択解除 14 17 22	剪断荷重(N) 選択解除 3570 4660 7280 10400	ロックナット選択解除 -○	荷重(最小～最大)(N) 選択解除 6/25 6.5/19 8.5/26 8.5/28 9.5/38 11.5/40	最小荷重(N) 選択解除 19 25 26 28 38 40	最大荷重(N) 選択解除 6 6.5 8.5 9.5 11.5	寸法Lb(mm) 選択解除 6 8 10	寸法sw1(mm) 選択解除 18 24 30	材質選択解除 (ノブ)ナイロン6(つや消し黒)、(本体)SUS303、(ピン)SUS303、(スプリング)SUS301、(六角穴付き皿ねじ)SUS304、(ロックナット)(ノブ)ナイロン6(つや消し黒)、(本体)SUS303、(ピン)SUS303、(スプリング)SUS301、(六角穴付き皿ねじ)SUS304、(ロックナット)SUS303	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
64295849	PLAXS-10-12-A	10	M4	7.5	28	39.2	25.4	88	26	8	30	8	M16	M16×1.5	14	17	7280	-	9.5/38	38	9.5	-	-	(ノブ)ナイロン6(つや消し黒)、(本体)SUS303、(ピン)SUS303、(スプリング)SUS301、(六角穴付き皿ねじ)SUS304、(ロックナット)	￥5,830	￥5,798	￥5,798	￥6,378 （税込）	4日以内出荷返品不可
64295858	PLAXS-10-12-AK	10	M4	7.5	28	39.2	25.4	88	26	8	30	8	M16	M16×1.5	14	17	7280	○	9.5/38	38	9.5	8	24	(ノブ)ナイロン6(つや消し黒)、(本体)SUS303、(ピン)SUS303、(スプリング)SUS301、(六角穴付き皿ねじ)SUS304、(ロックナット)SUS303	￥6,140	￥5,998	￥5,998	￥6,598 （税込）	4日以内出荷返品不可
64295867	PLAXS-12-15-A	12	M6	9	33	47.3	31.3	106.5	33	10	35	13.5	M20	M20×1.5	17	22	10400	-	11.5/40	40	11.5	-	-	(ノブ)ナイロン6(つや消し黒)、(本体)SUS303、(ピン)SUS303、(スプリング)SUS301、(六角穴付き皿ねじ)SUS304、(ロックナット)	￥7,810	￥7,798	￥7,798	￥8,578 （税込）	4日以内出荷返品不可
64295876	PLAXS-12-15-AK	12	M6	9	33	47.3	31.3	106.5	33	10	35	13.5	M20	M20×1.5	17	22	10400	○	11.5/40	40	11.5	10	30	(ノブ)ナイロン6(つや消し黒)、(本体)SUS303、(ピン)SUS303、(スプリング)SUS301、(六角穴付き皿ねじ)SUS304、(ロックナット)SUS303	￥8,470	￥8,398	￥8,398	￥9,238 （税込）	4日以内出荷返品不可
64295885	PLAXS-7-6-A	7	M3	5	23	31	17.6	68	22	6	20	7	M12	M12×1.5	8	14	3570	-	6.5/19	19	6.5	-	-	(ノブ)ナイロン6(つや消し黒)、(本体)SUS303、(ピン)SUS303、(スプリング)SUS301、(六角穴付き皿ねじ)SUS304、(ロックナット)	￥4,470	￥4,398	￥4,398	￥4,838 （税込）	4日以内出荷返品不可
64295894	PLAXS-7-6-AK	7	M3	5	23	31	17.6	68	22	6	20	7	M12	M12×1.5	8	14	3570	○	6.5/19	19	6.5	6	18	(ノブ)ナイロン6(つや消し黒)、(本体)SUS303、(ピン)SUS303、(スプリング)SUS301、(六角穴付き皿ねじ)SUS304、(ロックナット)SUS303	￥4,670	￥4,598	￥4,598	￥5,058 （税込）	4日以内出荷返品不可
64295903	PLAXS-7-9-A	7	M3	5	23	27.5	21.1	68	22	6	20	7	M12	M12×1.5	11	14	3570	-	6/25	25	6	-	-	(ノブ)ナイロン6(つや消し黒)、(本体)SUS303、(ピン)SUS303、(スプリング)SUS301、(六角穴付き皿ねじ)SUS304、(ロックナット)	￥4,560	￥4,498	￥4,498	￥4,948 （税込）	4日以内出荷返品不可
64295919	PLAXS-7-9-AK	7	M3	5	23	27.5	21.1	68	22	6	20	7	M12	M12×1.5	11	14	3570	○	6/25	25	6	6	18	(ノブ)ナイロン6(つや消し黒)、(本体)SUS303、(ピン)SUS303、(スプリング)SUS301、(六角穴付き皿ねじ)SUS304、(ロックナット)SUS303	￥4,760	￥4,698	￥4,698	￥5,168 （税込）	4日以内出荷返品不可
64295928	PLAXS-8-12-A	8	M4	6	28	34	25.6	83	26	8	25	8	M16	M16×1.5	14	17	4660	-	8.5/28	28	8.5	-	-	(ノブ)ナイロン6(つや消し黒)、(本体)SUS303、(ピン)SUS303、(スプリング)SUS301、(六角穴付き皿ねじ)SUS304、(ロックナット)	￥5,490	￥5,488	￥5,488	￥6,037 （税込）	4日以内出荷返品不可
64295937	PLAXS-8-12-AK	8	M4	6	28	34	25.6	83	26	8	25	8	M16	M16×1.5	14	17	4660	○	8.5/28	28	8.5	8	24	(ノブ)ナイロン6(つや消し黒)、(本体)SUS303、(ピン)SUS303、(スプリング)SUS301、(六角穴付き皿ねじ)SUS304、(ロックナット)SUS303	￥5,790	￥5,788	￥5,788	￥6,367 （税込）	4日以内出荷返品不可
64295946	PLAXS-8-8-A	8	M4	6	28	39	20.6	83	26	8	25	8	M16	M16×1.5	10	17	4660	-	8.5/26	26	8.5	-	-	(ノブ)ナイロン6(つや消し黒)、(本体)SUS303、(ピン)SUS303、(スプリング)SUS301、(六角穴付き皿ねじ)SUS304、(ロックナット)	￥5,380	￥5,298	￥5,298	￥5,828 （税込）	4日以内出荷返品不可
64295955	PLAXS-8-8-AK	8	M4	6	28	39	20.6	83	26	8	25	8	M16	M16×1.5	10	17	4660	○	8.5/26	26	8.5	8	24	(ノブ)ナイロン6(つや消し黒)、(本体)SUS303、(ピン)SUS303、(スプリング)SUS301、(六角穴付き皿ねじ)SUS304、(ロックナット)SUS303	￥5,690	￥5,688	￥5,688	￥6,257 （税込）	4日以内出荷返品不可
