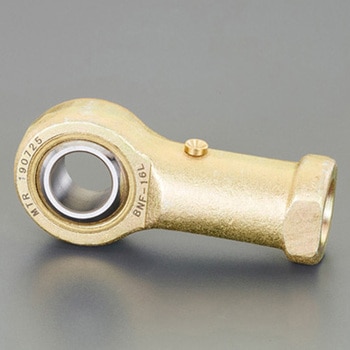

M18xP1.5 ロッドエンド(給油式/雌ねじ/左ねじ)
寸法(mm)
B：Φ18mm W：23mm E：Φ31.750mm
O：21.89mm G：17mm D：Φ42mm F：71mm
A：36mm M：M18×1.5mm K：31mm
X：27mm L：10mm J：25mm
材質ボディ：炭素鋼(亜鉛鍍金+クロメート処理)、ボール：軸受鋼(SUJ2)HRC58以上、インサート：銅合金
ピッチ(mm)1.5
破断荷重(kN)ラジアル静破断荷重:37.2、ラジアル限界荷重：24.99、アキシャル限界荷重：9.31
許容傾斜角度(°)14
ラジアル最大すきま(μm)50
無負荷回転トルク(N・m)最大0.10
内容量1個
O：21.89mm G：17mm D：Φ42mm F：71mm
A：36mm M：M18×1.5mm K：31mm
X：27mm L：10mm J：25mm
